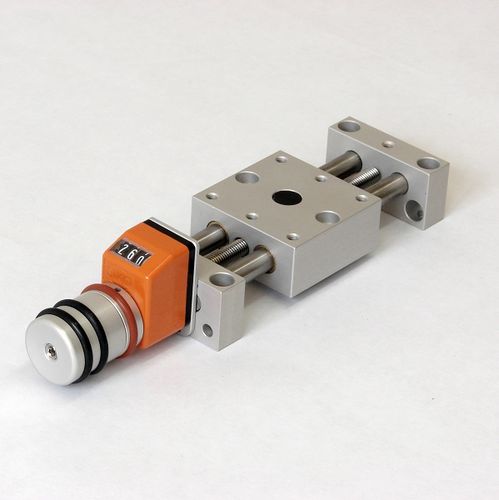

Mesa de posicionamento linear PT4808-PA - PT8625-PA

manualde um eixocom indicador de posição

função: o trenó da mesa de posicionamento é ajustável rodando o botão da escala a via de regulação é directamente indicada em passos de 0,1 mm pelo indicador de posição através do fuso pré-carregado e da porca do fuso, não há necessidade de braçadeira após o ajuste o fuso pode ser fixado adicionalmente com um parafuso de fixação KS-M4X7 no bloco de rolamento o indicador de posição está disponível em 2 formas construtivas e 4 posições de montagem (consulte o configurador no lado superior direito) desempenho: mancal e trenó em alumínio anodizado trilho de guia e fuso em aço inoxidável guia deslizante em latão caixa do indicador de posição em plástico exemplo de encomenda: PT4808-PA-V-R PT = tabela de posicionamento 48 = curso=48mm 08 = tamanho 08 (Ø Führungssäulen) PA= indicador de posição mecânico V = forma construtiva do indicador de posição de um eixo vertical R = indicador de posição localizado no lado direito características especiais: escolha livre para escolher a sua posição zero depois de soltar o parafuso de fixação, é possível rodar o botão da escala para soltar o fuso e fixá-lo depois
