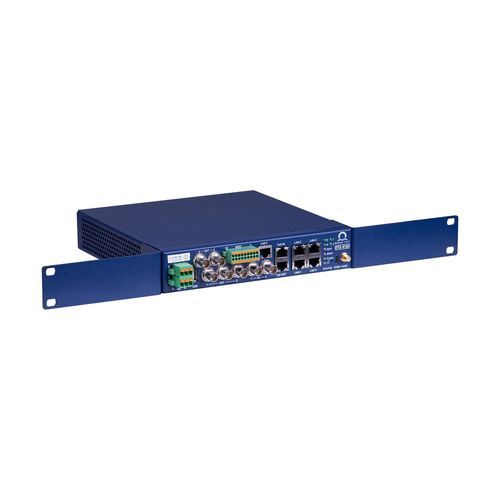

Servidor de tempo NTP DTS 4163

SNTPPTPPRP

O DTS 4163.grandmaster é um grandmaster PTP projetado para subestações digitais IEC 61850, oferecendo sincronização temporal precisa com operação redundante para aumentar confiabilidade e disponibilidade.

Destaques

• Grandmaster PTP otimizado para subestações digitais IEC 61850 (PRTC / IEEE 1588-2008; compatível com IEEE 1588-2019 / PTPv2.1).
• Suporte PRP/HSR para operação com nó duplamente conectado e redundância transparente.
• Quatro portas Gigabit Ethernet totalmente PTP (RJ45 ou SFP) mais interface de gestão dedicada.
• Recursos de segurança: secure boot, dados do usuário criptografados e firmware assinado.
• Servidor NTP de alta capacidade com mais de 10.000 pedidos NTP/SNTP por segundo.
• Receptor GNSS multiconstellation integrado (GPS, Galileo, GLONASS, BeiDou, SBAS) para maior precisão e disponibilidade.
• Capacidade de boundary clock para interligar múltiplos domínios temporais.
• Opções de oscilador (TCXO / OCXO / Rubídio) para melhorar desempenho em holdover.
• Saídas temporais legacy (IRIG, ToD, DCF, pulso, frequência) e timestamping de eventos para integração com sistemas legados.
• Monitorização e gestão completas via MOBA-NMS.

Características técnicas (visão funcional)

• Oscilador: opções TCXO / OCXO / Rubídio.
• Interfaces de rede: 4x 100/1000BaseT (LAN 1–4) ou 4x SFP; mais 1x 100/1000BaseT (LAN 5) para gestão.
• Capacidades de rede: grandmaster PTP / mestre SyncE; servidor NTP v4/v3 e SNTP; suporte IPv4/IPv6; agregação de links (IEEE 802.3ad) em LAN 2 & 3; VLAN (802.1Q, 802.1p); roteamento estático; IGMP/multicast.
• Entradas de referência: RF GNSS (receptor interno de 92 canais), 2x entradas PTP esclavas, loop DCF, 2x F-IN (1 PPS, 10 MHz, 2.048 MHz).
• Saídas de referência (rede): PTP em LAN 1–4 (E2E, P2P, 1-step/2-step, multicast, camada 2, IPv4/IPv6); SyncE/ESMC; modos de servidor NTP; SNTP; TIME/DAYTIME.
• Saídas de referência (não rede): 3–4 saídas de pulso/frequência de precisão (1PPS–10 MHz ou IRIG-B), IRIG-B analógico, ToD, RS-422 serial, interruptores de eventos configuráveis e timestampers.
• Perfis PTP suportados: E2E/P2P (IEEE 1588-2008), Power (IEEE C37.238 / IEC 61850-9-3), Telecom (ITU-T G.8265.1, G.8275.x), AVB/TSN (IEEE 802.1AS).
• Alarmes & notificações: contacto de relé, traps SNMP, alertas por email, LED de alarme, Syslog.
• Gestão: compatibilidade MOBA-NMS; acesso terminal via USB-C e SSH; SNMP v1/v2c/v3; firmware via SCP/SFTP/USB.
• Segurança: secure boot baseado em hardware; firmware encriptado/assinado; acesso seguro (SSH, SCP, SFTP); alinhado com IEC 62443-4-2.

Especificações técnicas

• Dimensões: 222 x 44 x 222 mm (com kit de rack: 483 x 44 x 222 mm, 19", 1U).
• Peso: aprox. 2,0 kg (dependendo da versão).
• Chassis: aço com pintura em pó.
• Grau de proteção: IP20.
• Temperatura de operação: -20 a 50 °C.
• Humidade de operação: 5–95% RH, sem condensação.
• Arrefecimento: opções ativas ou passivas sem ventoinha.
• Alimentação: varia conforme a versão (ver documentação do produto).
• Aprovações: CE, UKCA, CB, RoHS, WEEE; EMC: IEC 61850-3, série IEC 61000; Segurança: IEC 62368-1.
• Precisão (típica): GNSS para interno < ±50 ns; PTP para interno < ±50 ns; detalhes das saídas na documentação.
