“ Guia linear da trilha dobro
Os guias lineares da trilha dobro caracterizam a maioria de design compacto e a capacidade de carga a mais alta de todos os guias lineares pre-montados. Utiliza as mesmas características da trilha dobro linear moderna em um completo, fáceis instalar o sistema. A instalação de um guia linear do descolamento é umas trilhas mais fáceis e mais rapidamente de duas únicas da borda porque não há nenhuma edição em relação ao paralelismo da borda.

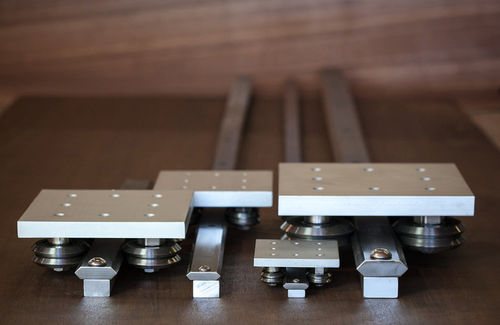

O guia linear da trilha dobro vem com um transporte ajustável pre-montado, uma trilha dobro pré-perfurada e um espaçador de harmonização. O transporte inclui as buchas ajustáveis e está pronto para deslizar no trilho e para ajustar para caber. O seção transversal rígido da trilha permite menos prendedores. O espaçador de alumínio pode ser usado para o apoio contínuo da trilha, ou ser segmentado para o apoio intermitente. Os apoios intermitentes são de uso geral em ambientes altos do contaminador impedir que a poeira ou as microplaquetas recolham em torno do guia linear.
O guia linear da trilha dobro é feito dos rolos de guia disponíveis imediatamente lineares modernos e da trilha dobro da borda. A trilha dobro da borda incorpora duas v-bordas de 90° e é feita do aço de AISI 1045. As v-bordas da trilha dobro linear moderna são caso endureceram-se a 49-52 Rc. A trilha unhardened restante pode ser furada ou feito à máquina. As placas do transporte e as extrusões do trilho são feitas do alumínio T6063, anodizado para o protection \ /html”
---
