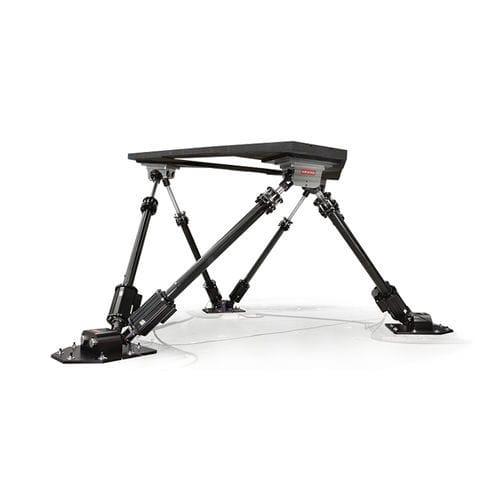

Hexápode de movimento E60

industrialpara cargas pesadasde precisão

Visão geral
Escolha entre várias cursos de atuador e capacidades de carga útil. Estes sistemas elétricos 6 DOF oferecem movimento de plataforma preciso e repetível com disponibilidade >99,8%, adequados a bancadas de teste industriais, simuladores e aplicações de movimento pesado.

Série E12 — MB-E-6DOF/12/500KG

• Carga útil: 500 kg / 1.102 lb
• Heave (máx): ±0,19 m (±7,5 in)
• Graus de liberdade: Seis
• Aceleração — Surge: ±6,0 m/s² (±0,61 g); Sway: ±6,0 m/s² (±0,61 g); Heave: ±8,0 m/s² (±0,82 g)
• Velocidade — Surge: ±0,60 m/s (±23,6 in/s); Sway: ±0,60 m/s (±23,6 in/s); Heave: ±0,50 m/s (±19,7 in/s)
• Taxas angulares — Roll: ±300°/s² (±40,0°/s); Pitch: ±300°/s² (±50,0°/s); Yaw: ±500°/s² (±50,0°/s)

Série E12 — MB-E-6DOF/12/1500KG

• Carga útil: 1.500 kg / 3.307 lb
• Heave (máx): ±0,19 m (±7,5 in)
• Graus de liberdade: Seis
• Aceleração — Surge: ±6,0 m/s² (±0,61 g); Sway: ±6,0 m/s² (±0,61 g); Heave: ±8,0 m/s² (±0,82 g)
• Velocidade — Surge: ±0,60 m/s (±23,6 in/s); Sway: ±0,60 m/s (±23,6 in/s); Heave: ±0,50 m/s (±19,7 in/s)
• Taxas angulares — Roll: ±300°/s² (±40,0°/s); Pitch: ±300°/s² (±50,0°/s); Yaw: ±500°/s² (±50,0°/s)

Série E26 — MB-E-6DOF/26/1800KG

• Carga útil: 1.800 kg / 3.968 lb
• Heave (máx): ±0,41 m (±16,1 in)
• Graus de liberdade: Seis
• Aceleração — Surge: 7,0 m/s² (0,7 g); Sway: 7,0 m/s² (0,7 g); Heave: 10,0 m/s² (1,0 g)
• Velocidade — Surge: 0,80 m/s (31,4 in/s); Sway: 0,80 m/s (31,4 in/s); Heave: 0,60 m/s (23,6 in/s)
• Taxas angulares — Roll: 250°/s² (±35,0°/s); Pitch: 250°/s² (±35,0°/s); Yaw: 500°/s² (±40,0°/s)

Série P26 — MB-EP-6DOF/26/3000KG

• Carga útil: 3.000 kg / 6.613 lb
• Heave (máx): ±0,41 m (±16,1 in)
• Graus de liberdade: Seis
• Aceleração — Surge: ±6,3 m/s² (0,63 g); Sway: ±6,3 m/s² (0,63 g); Heave: ±9,0 m/s² (0,90 g)
• Velocidade — Surge: ±0,80 m/s (31,4 in/s); Sway: ±0,80 m/s (31,4 in/s); Heave: ±0,60 m/s (23,6 in/s)
• Taxas angulares — Roll: ±200°/s² (±35,0°/s); Pitch: ±200°/s² (±35,0°/s); Yaw: ±400°/s² (±40,0°/s)

Série E60 — MB-E-6DOF/60/14000KG

• Carga útil: 14.000 kg / 30.865 lb
• Heave (máx): ±0,97 m (±38,4 in)
• Graus de liberdade: Seis
• Aceleração — Surge: ±7,0 m/s² (0,71 g); Sway: ±7,0 m/s² (0,71 g); Heave: ±9,0 m/s² (0,91 g)
• Velocidade — Surge: ±1,0 m/s (±39,4 in/s); Sway: ±1,0 m/s (±39,4 in/s); Heave: ±0,80 m/s (±31,5 in/s)
• Taxas angulares — Roll: ±150°/s² (±22,0°/s); Pitch: ±150°/s² (±21,0°/s); Yaw: ±150°/s² (±25,0°/s)

Série P60 — MB-EP-6DOF/60/14000KG

• Carga útil: 14.000 kg / 30.865 lb
• Heave (máx): ±0,960 m (±37,8 in)
• Graus de liberdade: Seis
• Aceleração — Surge: ±6,5 m/s² (0,66 g); Sway: ±6,5 m/s² (0,66 g); Heave: ±9,0 m/s² (0,92 g)
• Velocidade — Surge: ±1,00 m/s (39,4 in/s); Sway: ±1,00 m/s (39,4 in/s); Heave: ±0,80 m/s (31,5 in/s)
• Taxas angulares — Roll: ±150°/s² (±22,0°/s); Pitch: ±150°/s² (±21,0°/s); Yaw: ±250°/s² (±25,0°/s)

Literatura disponível / brochuras (seleção)
Estão disponíveis brochuras gerais e catálogos detalhados para P60, E60 e sistemas de movimento compactos.
