Sistema de acionamento hidráulico

Descrição do produto

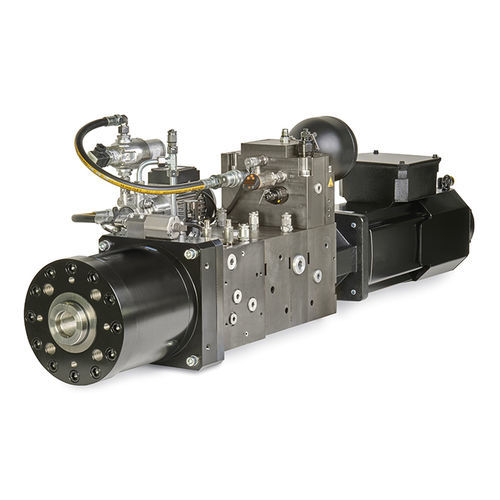

O Moog Compact EAS (CEAS) foi projetado para gerar movimentos predominantemente lineares em aplicações industriais que exigem uma solução compacta com alta densidade de potência e dinâmica. Como um sistema altamente integrado e em circuito fechado, o Compact EAS constitui uma alternativa aos sistemas eletrohidráulicos (EH) ou eletromecânicos (EM).

Arquitetura do sistema

• Composto por servomotor, bomba servo de engrenagem interna, distribuidor hidráulico e cilindro
• Bomba de engrenagem interna integrada dimensionada ao rácio de área do cilindro
• Arranjo em circuito fechado: não requer reservatório externo ou conjunto hidráulico

Funcionamento / Controlo
A velocidade e a direção são controladas sem válvulas de vias ou válvulas proporcionais. O circuito fechado e os componentes ajustados asseguram elevada dinâmica e controlo preciso do movimento.

Vantagens

• Alta densidade de força e potência
• Construção modular para manutenção rápida
• Baixa emissão sonora adequada a operação silenciosa de máquinas
• Alta eficiência energética e até 90% de redução na necessidade de óleo comparado a sistemas standard
• Manutenção rápida devido ao número reduzido de componentes
• Ampla gama de variantes e tamanhos disponíveis
• Redução de custos de tubagem e instalação

Configurações
O Compact EAS está disponível em duas configurações padrão: linear e ortogonal. Configurações especiais sob consulta.

Posicionamento de aplicação
Adequado para aplicações que exigem um acionamento compacto com alta densidade de potência, elevada dinâmica e redução do volume de fluido hidráulico ou simplificação da instalação.

Características / Especificações técnicas

• Componentes integrados: servomotor, bomba servo de engrenagem interna, distribuidor hidráulico, cilindro, reservatório de compensação
• Bomba de engrenagem interna ajustada ao rácio de área do cilindro
• Arquitetura em circuito fechado (não requer reservatório/unidade externa)
• Controlo de velocidade e direção sem válvulas de vias ou proporcionais
• Configurações padrão: linear e ortogonal
• Alta eficiência energética e necessidade de óleo significativamente reduzida
• Design modular para manutenção rápida e múltiplas variantes
