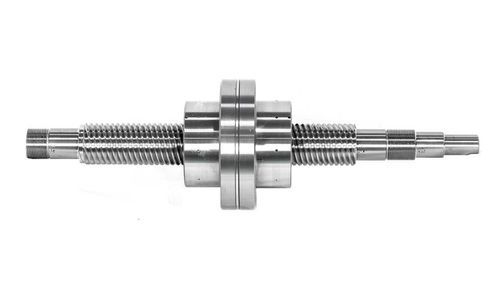

Fuso de rolos planetário

para cargas pesadas

Visão geral
Alta precisão para aplicações diversas
A Moog tem mais de 30 anos de experiência no projeto e fabricação de fusos de rolos planetários personalizados e de alta precisão para uma ampla gama de mercados e aplicações exigentes de controlo de movimento.

Vantagens e características

• ISO3408 classes 1-3
• Diâmetro de 15 mm [0,6 in] até 100 mm [3,93 in]
• Passo de 2 mm [0,08 in] até 42 mm [1,65 in]
• Comprimento até 4000 mm [157,5 in]
• Capacidade de carga:
  • Dinâmica até 1250 kN
  • Estática até 3500 kN
• Aceleração até 40 m/s²
• Número de filetes em engate: 5–6

O que é um fuso de rolos planetários?
Um fuso de rolos planetários é um sistema de elementos rolantes composto por um eixo filetrado (fuso) e por uma porca com rosca interior que contém vários rolos de rosca com dentes de engrenagem nas extremidades. Os rolos engrenam com o fuso e a porca e são guiados no seu movimento orbital por dois anéis dentados de controlo montados em cada extremidade da porca. O fuso de rolos planetários é, tal como o fuso de esferas, um dispositivo de elementos rolantes, mas não está limitado pela presença de esferas típica dos fusos de esferas.

Tratamento de superfície e acabamentos
Tratamentos e acabamentos de superfície especiais estão disponíveis para todos os produtos, para proporcionar:

• Proteção contra corrosão
• Resistência aumentada (adequado para aplicações aeroespaciais e motorsport)
• Redução de atrito para minimizar desgaste e aumentar a vida útil

Iniciativa de entrega rápida
A Moog oferece uma iniciativa de entrega rápida para fusos de rolos planetários personalizados e mantém em stock os tamanhos mais utilizados na indústria (diâmetros de 15 mm a 39 mm). Pronto para envio da fábrica em apenas 6 semanas.

Vantagens adicionais

• Personalizável (incluindo pequenas quantidades) para atender requisitos de desempenho específicos
• Máxima flexibilidade de projeto e desempenho
• Funcionamento extremamente silencioso e de baixa vibração graças às excelentes características de rolamento
• Alta capacidade de aceleração para máquinas rápidas e de alta produtividade
• Pode ser integrado com a oferta eletromecânica complementar da Moog, incluindo drives servo, servomotores e controladores
• Know-how e colaboração estreita com o cliente para implementar soluções exigentes

Características / Especificações técnicas

• Norma: ISO3408 classes 1-3
• Intervalo de diâmetros: 15 mm a 100 mm (tamanhos comuns em entrega rápida: 15 mm a 39 mm)
• Passo: 2 mm a 42 mm
• Comprimento máximo: até 4000 mm
• Capacidade de carga dinâmica: até 1250 kN
• Capacidade de carga estática: até 3500 kN
• Aceleração máxima: 40 m/s²
• Número de filetes portantes: 5–6
• Tratamentos de superfície opcionais: proteção contra corrosão, resistência aumentada, redução de atrito
• Opções de projeto e desempenho personalizáveis
