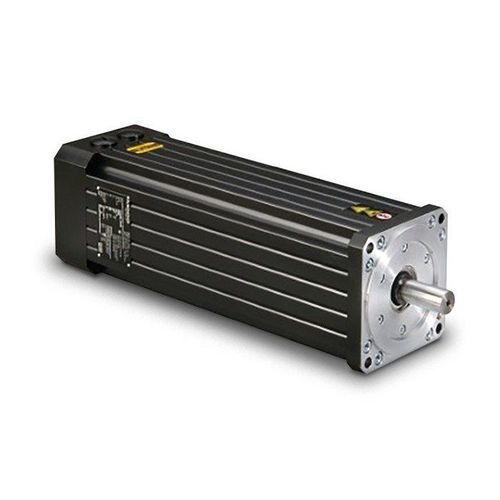

Servomotor sem escovas ExD

CA300 V–800 Vmodular

Visão geral
O servo motor dinâmico sem escovas à prova de explosão Moog ExD (Explosion Proof Dynamic Brushless Servo Motor) é um motor síncrono AC projetado e certificado especificamente para uso em ambientes potencialmente explosivos. A série ExD está em conformidade com as normas ATEX e IECEx e é construída a partir de componentes robustos capazes de suportar condições térmicas exigentes. O uso de resolvers de alta confiabilidade, rolamentos de esferas selados lubrificados para toda a vida, rotores balanceados com precisão (ISO 1940 Classe G 6.3) e um projeto com grau de proteção IP67 garantem a máxima vida útil do produto.

Características

• À prova de explosão: certificado ATEX, IECEx, NEC, KOSHA, TRCU e CCC Ex
• Servomotor AC (síncrono)
• Baixa inércia de massa
• Refrigeração por convecção

Mercados e aplicações

• Extração de petróleo e gás
• Geração de energia
• Mineração
• Máquinas de produção industrial que operam em atmosferas contendo vapores ou gases inflamáveis ou explosivos

Vantagens

• Construção compacta e leve
• Excelente dinâmica para tempos de ciclo mais curtos
• Baixa ondulação de torque
• Projeto robusto para manutenção reduzida
• Conceito modular de servomotor com montagem flexível

Especificações (tabela)
Dimensão | Unidade | Proteção contra explosão
Torque de repouso M° | Nm [lb-in] | 0,52 - 66 [4.6 – 590]
Torque de pico Mmax | Nm [lb-in] | 1,6 - 240 [14.2 - 2118]
Velocidade nominal nN | min-1 [rpm] | 7800 - 2000
Potência nominal PN | kW [hp] | 0,359 – 8,378 [0.5 – 11.2]
Torque nominal MN | Nm [lb-in] | 0,44 – 40 [3.9 – 354]
Momento de inércia J | Kg·cm2 [lb·in·sec2 x10^-4] | 0,16 - 157 [1.4 – 1389]
Feedback | Padrão / Opcional | Resolver / Encoder
Monitorização de temperatura | N/A | PTC ou NTC
Travão | N/A | Opcional
Tensão de bus nominal VDC | V | 325/565
Certificação / marcação | N/A | IECEx/ATEX/NEC/KOSHA/CCC Ex/TRCU
Arrefecimento | N/A | Convecção

Características técnicas / especificações

• Denominação da série: ExD series
• Tipo de motor: servomotor síncrono AC (sem escovas)
• Proteção contra explosões: ATEX, IECEx, NEC, KOSHA, TRCU, CCC Ex
• Grau de proteção: IP67
• Feedback padrão: Resolver; encoder opcional
• Monitorização de temperatura: PTC ou NTC (opcional)
• Travão: opcional
• Rolamentos de esferas selados lubrificados para toda a vida
• Balanceamento do rotor segundo ISO 1940 Classe G 6.3
• Intervalo de momento de inércia: 0,16 – 157 Kg·cm²
• Intervalos de torque: Par em repouso 0,52 – 66 Nm; torque nominal 0,44 – 40 Nm; torque de pico 1,6 – 240 Nm
• Potência nominal: 0,359 – 8,378 kW
• Intervalo de velocidade nominal: 2000 – 7800 min⁻¹ (rpm)
• Tensão de bus nominal: 325 V / 565 V DC
• Arrefecimento: convecção
• Design modular para adaptação a diferentes aplicações
