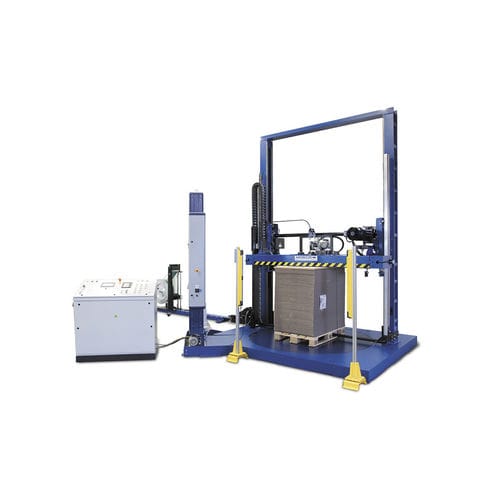

OverviewA KZV-111 Combi é uma máquina automática de cintagem de paletes com envolvedora integrada de prato giratório. Combina cintagem e envolvimento numa solução de embalagem compacta projetada para segurar pequenas quantidades de paletes, inclusive em condições exteriores. A máquina pode efetuar até quatro cintagens por palete e depois aplicar o envolvimento conforme parâmetros configuráveis. A unidade SoniXs superior, de baixo peso (aprox. 30 kg), está fixada por fechos de libertação rápida e pode ser removida sem ferramentas para manutenção. Uma lingueta móvel garante a cintagem ótima entre as travessas do palete.
Key features- Máquina automática de cintagem de paletes
- Unidade SoniXs superior (removível)
- Acionamentos elétricos energeticamente eficientes
- Adequada para cintas PP e PET
- Envolvedora de prato giratório integrada com sistema de pré-estiramento
Standard features- Unidade de cintagem montada no topo
- 1 unidade SoniXs e 1 guia vertical de cinta
- Lingueta móvel para guiar a cinta entre as travessas
- Projeto 1 coluna até 2 000 mm
- Projeto 2 colunas para 2 000 / 2 400 mm com força de prensagem
- Características da envolvedora:
- Diâmetro do prato giratório: 1 800 mm ou 2 200 mm
- Capacidade de carga do prato: até 3 000 kg (incluindo força de prensagem)
- Dimensões máximas de palete conforme o tamanho do prato
- Altura máxima de empilhamento (palete incluído): 2 400 mm
- Detecção de altura por fotocélula
- Sistema de pré-estiramento até 250 %
- Paragem do prato giratório na posição inicial
- 12 programas de envolvimento
- Versões:
- KZV-111 — prato Ø 1 800 mm
- KZV-111-20-P20 — prato Ø 1 800 mm com força de aperto máx. 20 000 N (configuração 2 colunas)
- KZV-111-24-P20 — prato Ø 2 200 mm com força de aperto máx. 20 000 N (configuração 2 colunas)
Options- Luz de sinalização em 3 partes com deteção de fim de fita
- Unidade HL com compensação de tensão da cinta (até 4 200 N)
- Guias de montagem
- Lubrificação permanente
- Dispositivo de bloqueio para manutenção
- Grelha de proteção
Application videos (examples)- Processo de cintagem e envolvimento — aplicação: cartão
- Processo de cintagem e envolvimento — cartão corrugado com proteção de canto
Consumables / Packaging material- Cintas PP: largura exemplo 12 mm; espessura exemplo 0,80 mm
- Cintas PET: largura 9,50 mm – 12,50 mm; espessura 0,54 mm – 0,66 mm
- Diâmetro do núcleo da bobina de cinta: 406 mm
- Filme stretch: altura máx. do rolo 500 mm; diâmetro máx. 250 mm; núcleo 76 mm; pré-estiramento até 250 %
Additional notes- A combinação de cintagem e envolvimento numa única máquina substitui linhas de produção mais longas compostas por várias máquinas e economiza espaço.
- A unidade SoniXs superior é removível para manutenção sem ferramentas.
Technical specifications- Modelo: KZV-111 Combi
- Marca: Mosca
- Função: máquina automática de cintagem de paletes com envolvedora de prato giratório integrada
- Tempos de ciclo: cintagem dupla + envolvimento ≈ 75 s; cintagem quádrupla + envolvimento ≈ 120 s
- Tensão da cinta: regulável de 200 N a 2 500 N
- Material de cintagem: PP (ex. 12 mm × 0,80 mm) e PET (9,50–12,50 mm; 0,54–0,66 mm)
- Diâmetro do núcleo da bobina: 406 mm
- Diâmetros do prato disponíveis: 1 800 mm ou 2 200 mm
- Capacidade de carga do prato: até 3 000 kg (incl. força de prensagem)
- Altura máxima de empilhamento (palete incluído): 2 400 mm
- Deteção de altura: fotocélula
- Rolo de filme stretch: altura máx. 500 mm; diâmetro máx. 250 mm; núcleo 76 mm; pré-estiramento até 250 %
- Alimentação: 400 V, 50 Hz, 3L+N+PE (outras tensões sob pedido)
- Consumo de potência: aprox. 3 kVA (KZV-111), 2,4 kVA (envolvedora) dependendo da configuração
- Peso aprox.: 1 200 kg (cintadora); 1 000 kg (envolvedora)
