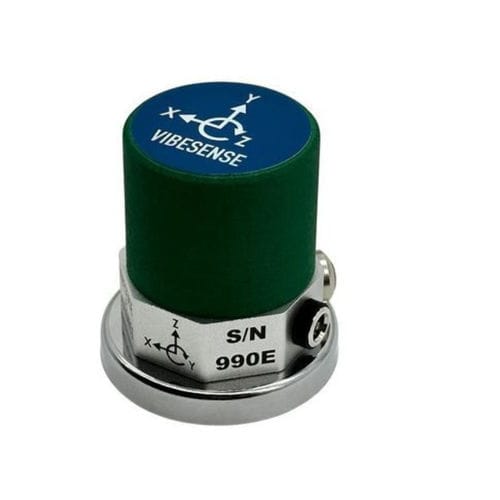

Acelerômetro triaxial VibeSense Tri-Axial

MEMScom eletrônica integradasem fio

Visão geral
O VibeSense Tri-axial é um acelerômetro triaxial recarregável e sem fios, projetado para monitoramento de condição de máquinas rotativas e aplicações industriais. Integra um acelerômetro MEMS triaxial e um processador embarcado com FFT, cálculo de RMS e detecção de picos. O Bluetooth Low Energy permite conectividade móvel para aquisição de dados sem cabos. O dispositivo suporta gravação de sinal bruto com taxa de amostragem e tamanho de bloco configuráveis, adequado para diagnóstico in loco e manutenção preditiva.

Especificações principais

• Tipo de acelerômetro: MEMS triaxial
• Faixa de medição: ±40 g
• Faixa de frequência (±3 dB): 1–1000 Hz
• Frequência de ressonância: 5500 Hz
• ADC: 16 bits; Taxa de amostragem: 500–4000 Hz
• Tamanho do bloco de dados: 256–4096 amostras
• Sem fios: Bluetooth Low Energy; Alcance de transmissão: até 30 m (98 ft)
• Proteção: IP66; Temperatura de operação: -20 a 60 °C (-4 a 140 °F)
• Bateria: Li‑Po recarregável, ~80 horas; Tempo de carga: 3–4 horas
• Peso: 72 g (0,16 lb); Montagem: parafuso 1/4-28

Software (VibraTestPro) - principais recursos

• App para iPhone/iPad que transforma o dispositivo móvel em um analisador de vibrações portátil
• Visualização em tempo real de forma de onda e espectro FFT
• Medição de severidade de vibração conforme ISO 10816 e tabela interativa
• Testes de severidade com base na ISO 10816-3 ou limites personalizados
• Relatórios de RMS, RMS global, frequências dominantes e top 5 de picos
• Detecção automática de picos e cursor manual; cursores harmônicos e sideband
• Exibição simultânea em 2 canais; leituras de velocidade e aceleração; unidades métricas e imperiais
• Gravação do sinal bruto com taxa e duração configuráveis; exportação em CSV/WAV
• Estrutura Plant–Machine–Test Point; salvar imagens da máquina e notas de teste
• Suporta sensores Motionics VibeSense para monitoramento de condição de máquinas rotativas

Incluído

• 1x Analisador de vibrações VibeSense Tri-axial
• 1x Parafuso de fixação do acelerômetro 1/4-28
• 1x Estojo de transporte protetor
• 1x App VibraTestPro para iOS & iPad
• Base magnética bipolo 85 lb (opcional)
• Base magnética redonda (opcional)

Especificações técnicas

• Acelerômetro MEMS triaxial
• Faixa de medição ±40 g
• Resposta de frequência 1–1000 Hz (±3 dB)
• ADC 16 bits; taxa de amostragem 500–4000 Hz
• Tamanho do bloco de dados 256–4096 amostras
• Processamento embarcado: FFT, RMS, detecção de picos
• Conectividade: Bluetooth Low Energy
• Bateria: Li‑Po recarregável, ~80 horas; tempo de carga 3–4 h
• Proteção: IP66
• Temperatura de operação: -20 a 60 °C (-4 a 140 °F)
• Peso: 72 g (0,16 lb); parafuso de montagem: 1/4-28
