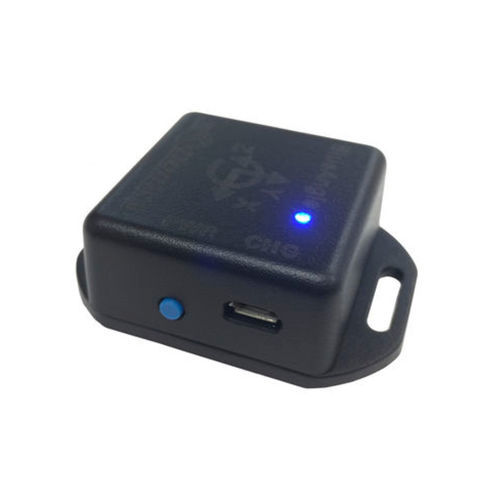

Transferidor de ângulos com Bluetooth BlueAngle

sem fiodigitalcomputadorizado

Visão geral
BlueAngle é um sensor de ângulo Bluetooth baseado em giroscópio, projetado para fixação fácil a um rotor através de sua base magnética. Ao girar com o rotor, o BlueAngle mede o ângulo de rotação e transmite sem fio as leituras para um iPad em um alcance de 20 metros (até 66 ft) à taxa de 50 amostras por segundo. BlueAngle funciona como parte de um Wireless Rotor Runout Kit e, juntamente com outros medidores sem fio (por exemplo comparadores sem fio e sensores de ângulo), pode representar o contorno real de um rotor para testes de desalinhamento/excentricidade e aplicações semelhantes.

Cloud / Leitura remota
BlueAngle oferece coleta de dados remota/cloud via uma plataforma IoT baseada em navegador. Conectando os medidores Bluetooth a um gateway na nuvem, os usuários podem visualizar leituras em tempo real e histórico de leituras de qualquer lugar. Recursos cloud incluem conectividade multi-sensor, painéis personalizáveis, alertas/notifications inteligentes, acesso ao histórico, controles remotos dos sensores e ferramentas analíticas como treemaps, visão de mapa e visão resumida. O serviço cloud é por assinatura.

Software

• iOS: o app Rotor Runout funciona com comparadores sem fio e sensores de ângulo Bluetooth para testes de desalinhamento de rotor.
• MultiGage Cloud: plataforma IoT baseada em navegador para monitoramento remoto industrial, conectividade multi-sensor, painéis, alertas e análises.

Incluído

• BlueAngle x1
• Cabo de carregamento USB x1
• Adaptador de energia USB x1
• Manual do usuário x1
• Garantia estendida (opcional)

Especificações (tabela)
Dimensões: 1,58 x 1,58 x 0,79"
Resolução: 0,1°
Taxa de transmissão de dados sem fio: 50Hz
Alcance de transmissão sem fio: até 66ft / 20m
Temperatura de operação: 32 a 122 °F
Bateria recarregável: 150mAh
Vida útil da bateria: 10 hrs
Carregamento: 5VDC USB

Especificações técnicas

• Tipo de sensor: sensor de ângulo Bluetooth baseado em giroscópio
• Fixação: base magnética para montagem em rotores
• Taxa de amostragem: 50 amostras por segundo (transmissão sem fio 50Hz)
• Alcance sem fio: até 20 metros (aprox. 66 ft)
• Resolução angular: 0,1°
• Dimensões físicas: 1,58 x 1,58 x 0,79 polegadas
• Temperatura de operação: 32 a 122 °F
• Bateria: recarregável 150 mAh, autonomia típica ~10 horas
• Carregamento: 5 V DC via USB
• Integração: projetado para uso com kits de medição de runout de rotor e medidores sem fio e software complementares (apps e plataforma cloud) para medição de contorno/rotor e monitoramento remoto
