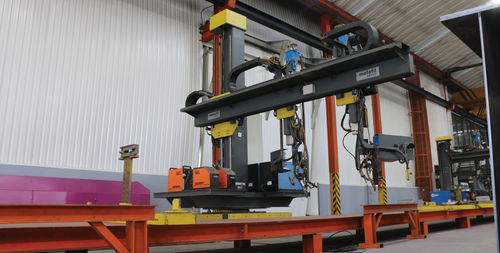

Máquina estacionária de solda MIG MSV series

MAGrobóticapara viga

A solução automatizada ideal para soldadura MIG/MAG ou SAW para vigas ou perfis. Características Gerais Este equipamento é destinado à soldadura MIG/MAG ou SAW de perfis e vigas de secção variável ou constante de formatos I, H e L. Distinguem-se quatro grupos constituintes: carro, coluna, braço e dois cabeçais de soldadura. O carro suporta toda a estrutura e desloca-se sobre carris segundo o eixo X. O braço que que é suportado pela coluna e comporta os cabeçais, desloca-se através de guias lineares na vertical (eixo Z) e na horizontal (eixo Y), permitindo o ajuste para um correto posicionamento de soldadura. A coluna permite uma rotação de 180º. Os cabeçais estão dotados com um sistema automatizado de seguimento de junta de elevada precisão. Os movimentos do sistema são garantidos por motorizações AC, de velocidade variável de elevada robustez. Datos técnicos Esta informação diz respeito aos modelos standard. Para informações sobre modelos especiais, entre em contacto connosco! Modelo - - MSV2014 MSV3014 - MSV3514 Curso do braço (Y) [mm] - 2200 - 3700 - 3880 Curso da coluna (Z) [mm] - 1400 - 1400 - 1400 Altura máx. [mm] - 3950 - 3950 - 3950 Comprimento do braço [mm] 2580 - 4080 - 4650
