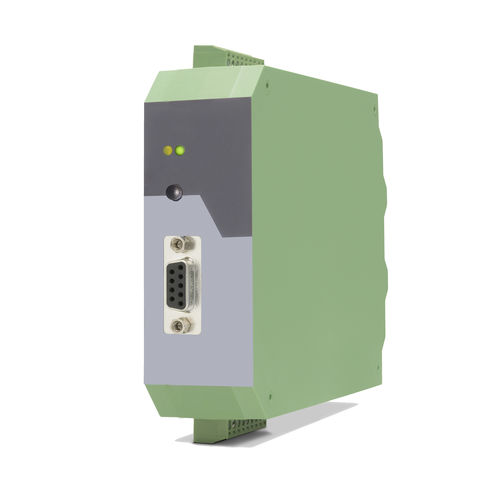

Conversor de sinal HTL SI220

incrementalpara trilho DIN

O conversor de sinal SI220 converte, multiplica e divide sinais de saída em sinais de impulsos incrementais. Ele interpola os pulsos de saída por período do sinal de entrada com base em um multiplicador ajustável e oferece funções como deteção de erro e saída. Com parâmetros ajustáveis, como o fator de interpolação e o filtro de falhas, o SI220 oferece possibilidades de aplicação versáteis. As definições são facilmente efectuadas através de interruptores DIL. O codificador de interface SI220 substitui o antigo dispositivo SI251. - Entrada de codificador com formato SIN+, SIN-, COS+, COS-, REF+, REF- [1 Vss] - Entrada de controlo "Error Release" para sinais PNP [10 ... 30 VDC] - Frequência de entrada até 400 kHz - Saída de impulsos com formato A, /A, B, /B, Z, /Z [RS422] ou com formato A, B, 90° [HTL] - Frequência de saída até 4 MHz [RS422] - Saída de controlo "Error" com caraterística push-pull, à prova de curto-circuito, [5 ... 30 VDC] - Fonte de alimentação 18 ... 30 VDC - Caixa de encaixe para calha superior (de acordo com a norma EN 60715) - Multiplicador ajustável para taxas de interpolação de 1:5 a 1:50 - Divisor ajustável 1:1 - 1:255 para reduzir a frequência de saída
