Módulo de software de simulação NCSIMUL NCdoc

de visualizaçãode geração de dados e de gráficos de ferramentasde programação de usinagem

Visão geral

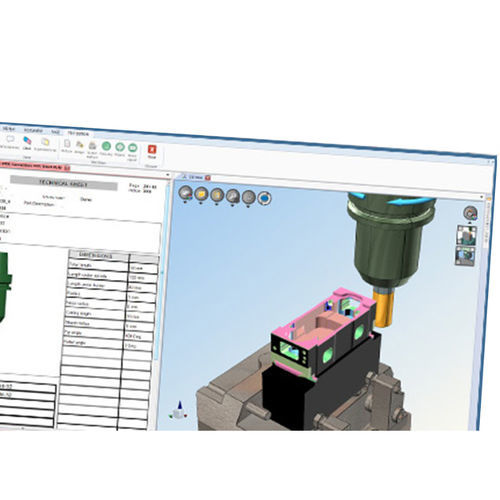

NCdoc é uma ferramenta que cria folhas de instrução dedicadas a operadores CNC e está integrada no NCSIMUL Machine. Operadores CNC e responsáveis de oficina podem aceder a todas as folhas de instrução em sincronização em tempo real com o ciclo de usinagem atual através do NCSIMUL Player Synchro.

Dados técnicos automáticos

• Gere rapidamente e edite as fichas técnicas necessárias aos operadores CNC.
• Assegure um processo de fabrico sem más interpretações.
• Tire partido das tecnologias 3D utilizadas pelos programadores CAM: simulação de usinagem que integra parâmetros de ferramenta, G-code e o ambiente virtual da máquina.

Fichas de ferramentas

• Identificador
• Lista de componentes
• Lista de definições
• Visuais 3D da ferramenta

Fichas de processo

• Montagem de fixação
• Velocidade do spindle, avanço e dados de compensação de ferramenta

Fichas de instrução

• Personalização com base nas necessidades do utilizador
• Descrição das ações (paragens da máquina)
• Histórico de usinagem
• Lista de verificação da operação

Fichas de controlo

• Tipo de medição
• Localização
• Valores nominais
• Tolerância associada

A diferença NCdoc

• Edite e publique as suas fichas técnicas com um clique (auto-verificações, ferramentas, etc.).
• Use documentos standard para melhorar a comunicação entre os serviços.
• Aceda a todas as fichas técnicas ligadas ao seu programa NC atual em tempo real.
• Com instruções claras e atualizadas, reduza o risco de erros durante a usinagem (informação dimensional precisa).
• Assistente inteligente para edição de fichas: entrada automatizada, recolha automática de dados de simulação de usinagem (3D, tempo de ciclo, condições de corte, etc.).
• Gestão do ciclo de vida das fichas técnicas (versão, lançamento, histórico de alterações, etc.).
• Biblioteca de documentos predefinida e personalizável em formato corporativo.
• Sincronização em tempo real das fichas técnicas via NCSIMUL Player.
• Acesso a partir do seu tablet tátil ou PC.

Integração e workflow
Integrado dentro do NCSIMUL Machine e concebido para fazer parte da documentação NC e do fluxo de trabalho em oficina. Fornece publicação com um clique e suporta um processo de publicação corporativa quando usado com o NCSIMUL Publisher.

Especificações técnicas

• Integração: NCSIMUL Machine (add-in) e NCSIMUL Player Synchro para sincronização em tempo real.
• Saídas: Fichas de ferramentas, Fichas de processo, Fichas de instrução, Fichas de controlo (detalhadas acima).
• Fontes de dados: dados de simulação de usinagem incluindo visuais 3D, tempo de ciclo, condições de corte, G-code e ambiente virtual da máquina.
• Edição: Assistente inteligente para entrada automatizada e modelos de documentos personalizáveis predefinidos.
• Ciclo documental: controlo de versões, lançamento e gestão do histórico de alterações.
• Acesso: interfaces para tablet tátil e PC; fichas acessíveis na oficina sincronizadas com os ciclos da máquina.
• Publicação: publicação com um clique; compatível com NCSIMUL Publisher para publicação de conteúdo técnico.
