Gerador de funções

de impulsosde impulsos de pressãode transitórios

Descrição do produto

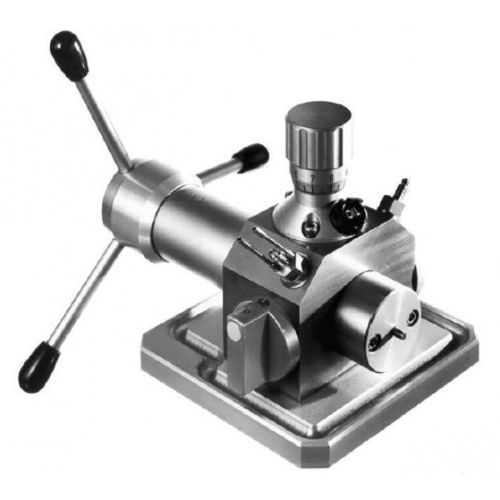

O gerador de pressão hidráulica destina-se à calibração quaseestática e ao monitoramento dinâmico de sensores de pressão. Pode gerar pressão quaseestática até 700 bar e pulsos de pressão até 250 bar com larguras de impulso de alguns milissegundos. Não é possível manter a pressão por vários segundos. A válvula redutora protege os sensores integrados contra sobrecarga durante a calibração quaseestática.

Dados técnicos
Calibração quaseestática:

• Faixa de pressão: 0 ... 700 bar
• Faixa de setpoint (bar): 5 ... 700
• Limitação de pressão
• Curso do êmbolo: 22 mm
• Diâmetro do êmbolo: 15 mm
• Curso do parafuso: 0,75 mm
• Deslocamento do cilindro: 4 cm3

Calibração dinâmica:

• Faixa de pressão: 0 ... 250 bar
• Pulso de pressão (típico): 8 ... 10 ms
• Válvula de limitação de pressão inativa durante a calibração dinâmica

Pesos

• Peso sem acessórios: 8.3 kg
• Peso total: 16.6 kg

Recursos / especificações técnicas

• Função: calibração quaseestática e monitoramento dinâmico de sensores de pressão
• Faixa de pressão quaseestática: 0 ... 700 bar
• Faixa de setpoint (bar): 5 ... 700
• Curso do êmbolo: 22 mm
• Diâmetro do êmbolo: 15 mm
• Curso do parafuso: 0,75 mm
• Deslocamento do cilindro: 4 cm3
• Faixa de pressão dinâmica: 0 ... 250 bar
• Pulso de pressão (típico): 8 ... 10 ms
• Observação: a pressão não pode ser mantida por vários segundos
• A válvula redutora protege os sensores integrados durante a calibração quaseestática
• Peso sem acessórios: 8.3 kg
• Peso total: 16.6 kg
