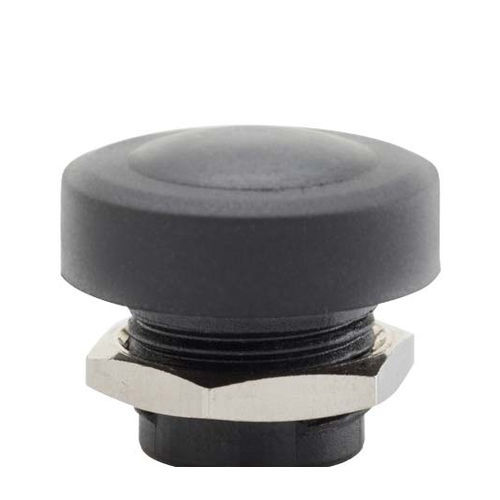

Botão de comando IP66 PB 12

em material plástico

A família PB-12 inclui todos os botões de pressão que têm um diâmetro de 12 mm. O nome dos diferentes botões de pressão é composto por 5 campos que têm os seguintes significados. Nem todas as combinações dos diferentes campos (e respectivas caraterísticas técnicas) são possíveis. MECÂNICO Curso (nominal) - 0,5 mm Força de acionamento (nominal) - o campo 3 do código do botão de pressão indica este valor Binário de aperto (porca de fixação) - 1,1 Nm Binário de rotura - > 1,7 Nm Dados técnicos MECÂNICOS Vida mecânica (máxima) - 1 milhão de ciclos Espessura do painel - 2÷5 mm Material do corpo - plástico (PBT) Material do botão - plástico (PP+TPV) Posição de montagem - qualquer ELÉCTRICOS Vida eléctrica (máxima) - 1 milhão de ciclos Faixa de tensão - 3,3÷12 Vdc Corrente nominal (típica) - 0,33÷5 mA Material dos contactos - aço inoxidável sobre ouro duro Tipo de terminais ou conectores - Hirose DF13 (banhado a ouro) Tempo de ressalto - < 3 ms AMBIENTE Gama de temperaturas de funcionamento - -25 °C ÷ +70 °C de acordo com a norma EN 60068-2-1, -2-2 +25 °C ÷ +55 °C com 95% de humidade relativa de acordo com a norma EN 60068-2-30 Gama de temperaturas de armazenamento - -40 °C ÷ +85 °C de acordo com a norma EN 60068-2-1, -2-2 Vibração sinusoidal - 2-4 g 8-500 Hz de acordo com EN 60068-2-6 Choque - 25 g 6 ms de acordo com a norma EN 60068-2-27 Vibração de banda larga - 1-3 m2/s3 10-500 Hz de acordo com EN 60068-2-64 Grau de proteção - IP66 de acordo com a IEC 60529 NEMA 4 de acordo com a STANDARD 250 da National Electrical Manufacturers Association
