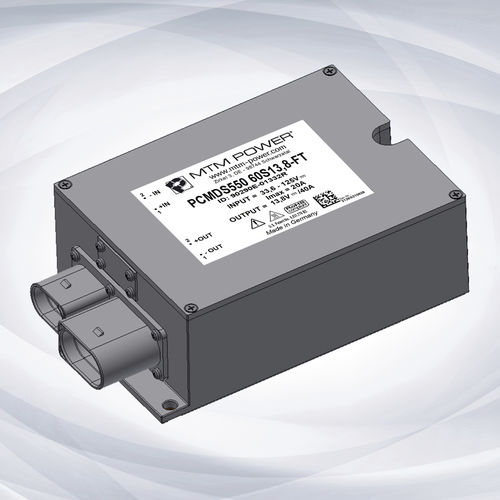

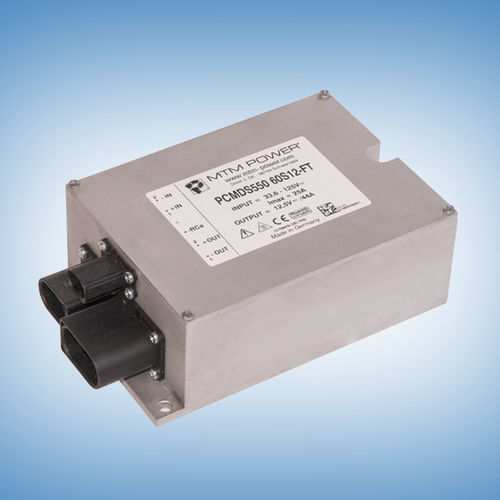

Conversor CC-CC de isolamento galvânico PCMDS550 60S1 series

encapsuladoindustrialpara veículos

Os conversores DC/DC da série PCMDS550-FT são feitos à medida para satisfazer os requisitos das aplicações em veículos eléctricos. A mais elevada qualidade e segurança são de particular importância quando se utilizam fontes de alimentação nestes veículos eléctricos. Como elo de ligação entre o sistema de alimentação e os subsistemas electrónicos, são colocadas exigências extremamente elevadas no que diz respeito à sua fiabilidade. Devido à boa relação preço/desempenho e aos excelentes dados técnicos, estes conversores são, no entanto, cada vez mais utilizados em aplicações estacionárias e industriais. Os baixos valores de Ripple & Noise combinados com uma elevada consistência da tensão de saída garantem um funcionamento fiável de todas as cargas ligadas. Outras características decisivas são a resistência a curto-circuitos, a proteção contra transientes, a resistência de isolamento de 1,18 kVAC prim.-seg. e uma gama de temperaturas de -25 ...+50 °C. Os módulos PCMDS550-FT são concebidos numa caixa de alumínio com um design compacto (189 x 115 x 60 mm). O conceito térmico destes conversores CC/CC encapsulados em vácuo proporciona uma dissipação de calor optimizada de todos os semicondutores de potência através do acoplamento térmico à placa de base. O design encapsulado permite a instalação em veículos sem suspensão ou sem pneus pneumáticos, causando assim as maiores tensões de choque e vibração. A ligação é efectuada por um conetor plano FEP de 4 pólos. Os dispositivos estão em conformidade com a norma CE e preparados para a classe de proteção 2. Características especiais Alta eficiência ≥90 % Tipo de proteção IP69K Funcionamento em paralelo Proteção contra curto-circuitos Proteção contra transientes Isolamento 1,18 kVAC prim.-sec. Testado de acordo com UN ECE R100, EN 1175 Testado de acordo com UN ECE R10, EN 12 898
