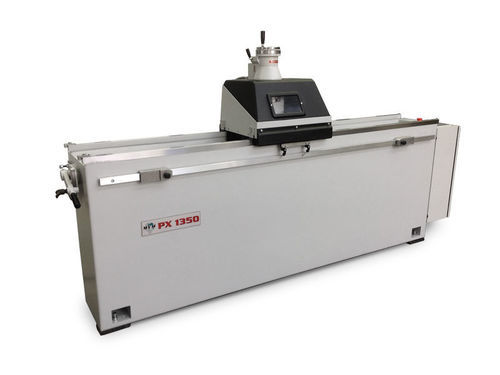

Retífica de ferramentas para lâminas PX

controlada por CLPautomáticade alta precisão

Visão geral
A afiadora PX é uma máquina profissional para retificação e afiação de lâminas industriais, disponível em comprimentos úteis de 1000 mm, 1350 mm e 1750 mm. Projetada para afiação precisa de diversos tipos de lâminas, permite ciclos automáticos via mini-PLC.

Principais características

• Controle mini-PLC para descida automática, spark-out e descida direcional
• Motor de retificação 2,2 kW (3 HP) — 2800 RPM
• Cabeça inclinável para superfícies côncavas
• Guias do carro cobertas por lâminas substituíveis em aço temperado
• Mandril de fixação da lâmina giratório 90° (mecânico)
• Calços escalonados fornecidos para afiar simultaneamente 4 lâminas de plaina sobrepostas
• Velocidade variável do carro 2–18 m/min
• Tanque externo com bomba de refrigeração
• Guias protegidas por foles de borracha
• Interruptor para ajuste e redução do curso

Equipamentos opcionais

• PLC Siemens
• Placa magnética (padrão na PX 1350)
• Motor de retificação 3,7 kW (5 HP)
• Foles de proteção
• Barra de referência
• Placa magnética para pastilhas de metal duro
• Dispositivos de fixação para facas Tersa, Centrofix, Terminus, Kanefusa, Sinus, Weinig
• Depurador magnético do refrigerante com discos rotativos

Aplicações

• Retificação e afiação de lâminas industriais: lâminas de plaina, lâminas para picadores, lâminas para reciclagem, lâminas de corte e cisalhamento, cortadores de folheado, lâminas de guilhotina

Especificações técnicas

• Modelo: PX
• Comprimentos úteis disponíveis: 1000 mm, 1350 mm, 1750 mm
• Motor padrão: 2,2 kW (3 HP) — 2800 RPM
• Motor opcional: 3,7 kW (5 HP)
• Velocidade do carro: 2–18 m/min
• Cabeça inclinável para superfícies côncavas
• Mandril 0°–90° (mecânico; magnético opcional)
• Guias: lâminas de aço temperado substituíveis, protegidas por foles
• Tanque externo com bomba
• Calços escalonados para afiar 4 lâminas sobrepostas
• Automação: mini-PLC de série, PLC Siemens opcional
