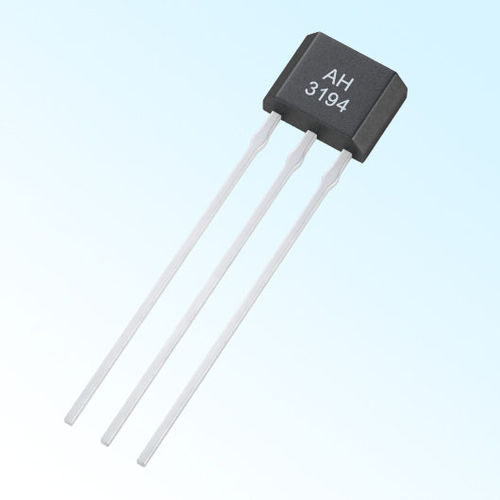

Sensor magnético de efeito Hall AH3194

de segurançapara roda dentadade velocidade

Sensor de velocidade de engrenagem AH3194 Características e Benefícios Detecção de velocidade zero △ Conversor A/D de 10 bit no chip △ Protecção contra curto-circuitos internos △ Sem atraso no corte △ Auto-adaptável à mudança do campo magnético △ Temperatura de funcionamento -40℃～125℃ △ Desenvolvido de acordo com a UE RoHs & REACH Exemplos de aplicação Sensor de dente de engrenagem △ Sensor de Velocidade △ Sensor do eixo de comando △ Detecção de direção Descrição Geral O AH3194 é um sensor de velocidade com ajuste auto-adaptável e função de saída digital. É uma espécie de sensor de velocidade especial para automóveis, mas também é adequado para aplicações comuns de medição de velocidade. Apenas um elemento Hall no interior do sensor, pelo que não existe qualquer problema de alinhamento da rotação. Além disso, possui um conversor A/D de 10 bits e o controlador lógico, e outro conversor A/D independente de 4 bits no seu interior. Após dois A/D respectivamente amostra e comparação operarem com sinais do elemento Hall, ele pode alcançar a identificação do dente da engrenagem. Quando funciona, ele precisa colocar o pólo S do ímã para enfrentar a parte traseira do produto, e a faixa de força do campo magnético pode variar de 50mT a 500mT.
