Centro de torneamento e fresamento CNC TF01
horizontalde 4 eixoscom mesa giratória

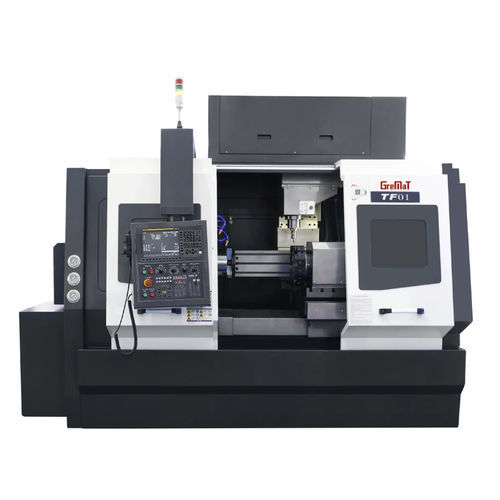

Centro de torneamento e fresamento CNC - TF01 - Nanjing Genvan Intelligent Equipment Co. Ltd. - horizontal / de 4 eixos / com mesa giratória
Centro de torneamento e fresamento CNC - TF01 - Nanjing Genvan Intelligent Equipment Co. Ltd. - horizontal / de 4 eixos / com mesa giratória
Guardar nos favoritos
Comparar

Características

Controle
CNC
Tipo
horizontal
Número de eixos
de 4 eixos
Estrutura
com pino, com mesa giratória
Outras características
de alta velocidade
Diâmetro

290 mm, 650 mm
(11,42 in, 25,59 in)

Curso X

300 mm
(11,81 in)

Curso Y

200 mm
(7,87 in)

Curso Z

500 mm
(19,69 in)

Peso da máquina

3.500 kg, 4.200 kg, 5.200 kg, 6.200 kg
(7.716,18 lb, 9.259,42 lb, 11.464,04 lb, 13.668,66 lb)

Potência do eixo-árvore

3,7 kW, 5,5 kW, 7,5 kW, 11 kW
(5,03 hp, 7,48 hp, 10,2 hp, 14,96 hp)

Velocidade de rotação

2.000 rpm, 4.000 rpm, 8.000 rpm
(12.566,371 rad.min-1, 25.132,741 rad.min-1, 50.265,482 rad.min-1)

Descrição

Esta máquina foi projetada com base em torno de grande extensão, fundição monobloco de peça única e guia de movimento linear de grande porte que garantem uma base sólida para torneamento e fresamento equilibrados para duas finalidades. Sua função básica é um poderoso centro de torneamento. No entanto, ele pode se tornar um VMC de 4º eixo, desde que adicionemos uma placa de ponte entre o mandril de 3 mandíbulas e o cabeçote móvel (depois o eixo C é convertido para a função do eixo “A” no modo VMC). Os processos de fresamento, furação e rosqueamento podem ser realizados através da troca automática de ferramentas e do fuso VMC de alta velocidade BT30. Basicamente, esta máquina pode realizar duas funções: Centro de Torneamento CNC com eixo Y ou um VMC com 4º eixo. Revista de troca automática de ferramentas Motor do fuso de fresagem Fuso de alta rigidez BT30 Torre de 8/12 estações na frente Fundição monobloco de uma peça Parafuso esférico ancorado em ambas as extremidades Guia linear tipo rolo de 45 mm
