Torno CNC STH10-750B
de 2 eixosde barramento inclinadoA2-8

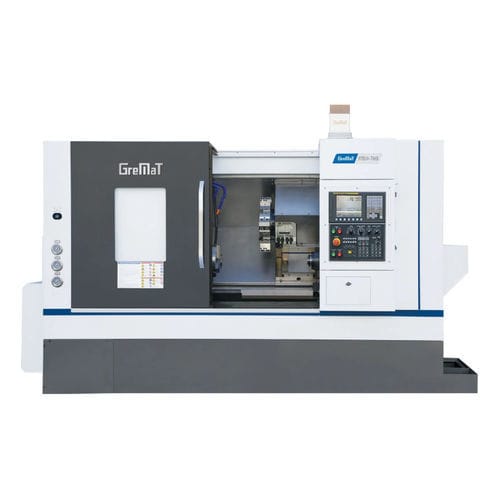

Torno CNC - STH10-750B - Nanjing Genvan Intelligent Equipment Co. Ltd. - de 2 eixos / de barramento inclinado / A2-8
Torno CNC - STH10-750B - Nanjing Genvan Intelligent Equipment Co. Ltd. - de 2 eixos / de barramento inclinado / A2-8
Torno CNC - STH10-750B - Nanjing Genvan Intelligent Equipment Co. Ltd. - de 2 eixos / de barramento inclinado / A2-8 - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Número de eixos
de 2 eixos
Estrutura
de barramento inclinado
Nariz do eixo-árvore
A2-8
Sistema de transmissão
com servoacionamento
Performance
de alta rigidez
Diâmetro

210 mm, 320 mm, 500 mm
(8,27 in, 12,6 in, 19,69 in)

Velocidade de rotação

3.200 rpm
(20.106,193 rad.min-1)

Comprimento máx. peças

750 mm
(30 in)

Curso X

220 mm
(9 in)

Curso Z

750 mm
(30 in)

Avanço rápido no eixo X

15 m/min

Avanço rápido no eixo Z

15 m/min

Potência nominal

11 kW, 15 kW, 18,5 kW
(15 hp, 20,4 hp, 25,2 hp)

Comprimento total

3.300 mm
(130 in)

Largura total

1.700 mm
(67 in)

Altura total

2.200 mm
(87 in)

Peso

4.800 kg
(10.582 lb)

Descrição

1. Cama inclinada de 45° --- fluxo de cavacos eficiente e opcional para transportador de cavacos (lado direito ou traseiro) 2. As peças fundidas da máquina-ferramenta são projetadas por análise de elementos finitos e a estrutura é razoável. As guias da máquina-ferramenta adotam guia deslizante retangular rebocada, com grande vão e alta rigidez, que pode atender aos requisitos de corte pesado da máquina-ferramenta; 3. O parafuso esférico do eixo X/Z é uma estrutura de pré-carga, que pode efetivamente reduzir a influência da temperatura na precisão e manter a alta precisão da máquina por um longo tempo; 4. O contraponto adota guia de caixa com alta rigidez com dois modos de programação e opção manual.
