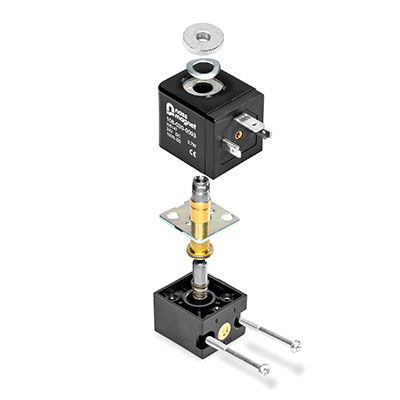

Válvula solenoide de ação direta System 6

de 2/2 viasnormalmente abertanormalmente fechada

O nome "Sistema 6" significa um sistema modular de bobinas de solenoide, sistemas de armadura, operadores de solenoide e válvulas de solenoide. O diâmetro das armaduras de todos os componentes da válvula é de aproximadamente 6 mm. Este valor é a principal caraterística deste tipo. A eficiência dos componentes foi aumentada ao máximo em anos de simulação, construção e testes práticos. Aplicação do Sistema 6 Os operadores solenóides e as válvulas solenóides do Sistema 6 podem ser utilizados para operar válvulas de 2/2 ou 3/2 vias. As funções de comutação disponíveis são normalmente fechada e normalmente aberta. Para válvulas de assento de 3/2 vias desta série, os valores máximos típicos para pressão de funcionamento e largura nominal são 10 bar/1 mm. Para dispositivos de 2/2 vias, pode ser alcançada uma pressão de funcionamento máxima de 16 bar ou uma largura nominal máxima de 1,8 mm. Os componentes do Sistema 6 são utilizados principalmente como válvulas piloto em pneumática. Os operadores solenóides e as válvulas solenóides são concebidos para utilização com ar comprimido ou outros gases neutros. A utilização de outras substâncias é possível mediante acordo prévio com a nass magnet. Função Enquanto o acionamento por solenoide/válvula solenoide (versão standard, 3/2 vias, normalmente fechada) está desenergizado, a armadura (1) é empurrada para baixo no assento inferior da válvula (3) pela mola de reposição (2). A sede inferior da válvula é fechada por um elemento de vedação (4). Nesta posição de comutação, a sede superior da válvula (5) no núcleo magnético está aberta. Quando a válvula é activada, a força magnética excede a força da mola de rearme e move a armadura para a posição extrema oposta. Neste caso, a sede superior da válvula (5) é fechada pelo elemento de vedação (6), enquanto a sede inferior da válvula (3) está aberta.
