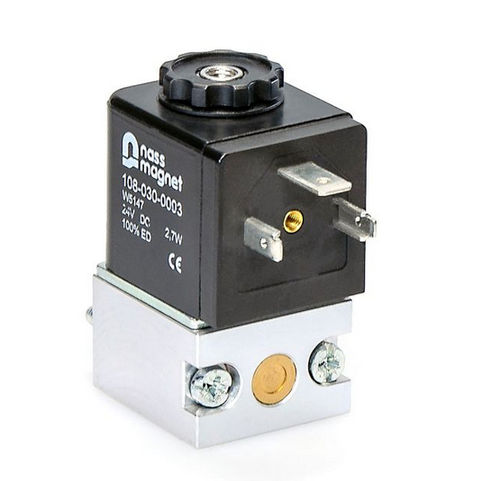

Válvula solenoide de ação direta System 8

3/2 viasnormalmente abertanormalmente fechada

O nome "Sistema 8" significa um sistema modular de bobinas de solenoide, sistemas de armadura, operadores de solenoide e válvulas de solenoide. O diâmetro das armaduras de todos os componentes da válvula é de aproximadamente 8 mm. Este valor é a principal caraterística deste tipo. A eficiência dos componentes foi aumentada ao máximo em anos de simulação, construção e testes práticos. Aplicação do Sistema 8 Os operadores de solenóides e as válvulas solenóides do sistema 8 podem ser utilizados para operar válvulas de 2/2 ou 3/2 vias, especialmente em pneumática. As funções de comutação disponíveis são normalmente fechadas e normalmente abertas. Para as válvulas de 3/2 vias desta série, os valores máximos típicos para a pressão de funcionamento e o orifício nominal são 16 bar/2,5 mm. os operadores solenóides de 2/2 vias e as válvulas solenóides também podem ser utilizados para controlar líquidos. Função Enquanto o comando solenoide/válvula solenoide está desenergizado, a armadura (1) é empurrada para baixo na sede inferior da válvula (3) pela mola de reposição (2). A sede inferior da válvula é fechada por um elemento de vedação (4). Nesta posição de comutação, a sede superior da válvula (5) no núcleo magnético está aberta. Quando a válvula é activada, a força magnética excede a força da mola de rearme e move a armadura para a posição extrema oposta. Neste neste caso, a sede superior da válvula (5) é fechada pelo elemento de vedação (6), enquanto a sede inferior da válvula (3) está aberta. Os comandos electrónicos e as válvulas electromagnéticas têm uma funcionalidade idêntica. No entanto, se forem encomendados accionamentos de solenoide, nem a sede de válvula inferior nem o corpo da válvula são enviados. Estes componentes têm de ser fornecidos pelo cliente.
