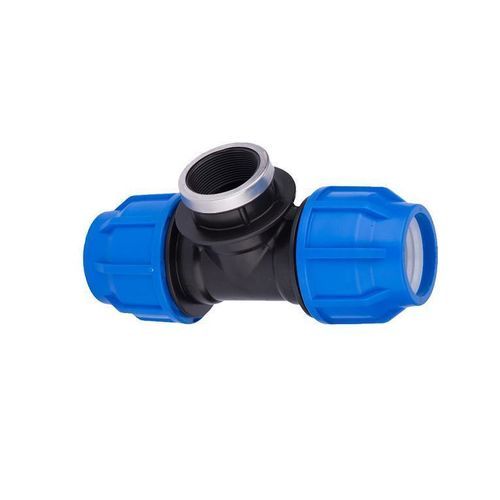

Conexão hidráulica TE342 series

com roscade compressãoem T

Descrição curta
TÊ COM DERIVAÇÃO FÊMEA ROSQUEADA 90° para sistemas de irrigação e distribuição de fluidos. Ligação por compressão nas ramificações com saída fêmea rosqueada para acessórios rosqueados.

Detalhes

• Tipo: uniões de compressão PP
• Brand: KP
• Categoria: uniões de compressão PP (Irrigação)
• SKU:

Resumo
Tê modular em PP com derivação fêmea rosqueada a 90°; disponível em várias medidas para ligar condutas por compressão a acessórios ou válvulas rosqueadas.

Ficha técnica (tabela de dimensões)
Código | d x G x | D | d | L | l | L1 | H | Z | g
TE342K020B | 20 x 1/2" x 20 | 44 | 20 | 130 | 53 | 42 | 18 | 24 | 78
TE342K020C | 20 x 3/4 x 20 | 44 | 20 | 130 | 53 | 42 | 18 | 24 | 82
TE342K025B | 25 x 1/2" x 25 | 52 | 25 | 147 | 59 | 42 | 18 | 29 | 132
TE342K025C | 25 x 3/4" x 25 | 52 | 25 | 147 | 59 | 47 | 18 | 29 | 134
TE342K025D | 25 x 1" x 25 | 52 | 25 | 147 | 59 | 50 | 20 | 29 | 138
TE342K032C | 32 x 3/4" x 32 | 63 | 32 | 168 | 67 | 51 | 18 | 34 | 201
TE342K032D | 32 x 1" x 32 | 63 | 32 | 168 | 67 | 53 | 20 | 34 | 205
TE342K040D | 40 x 1" x 40 | 76 | 40 | 207 | 82 | 53 | 20 | 43 | 330
TE342K040E | 40 x 1"1/4 x 40 | 76 | 40 | 207 | 82 | 61 | 22 | 43 | 347
TE342K050F | 50 x 1"1/2 x 50 | 91 | 50 | 234 | 90 | 71 | 27 | 54 | 619
TE342K063G | 63 x 2 x 63 | 107 | 63 | 277 | 105 | 85 | 29 | 67 | 939
TE342K075H | 75 x 2"1/2 x 75 | 125 | 75 | 319 | 119 | 95 | 30 | 81 | 1239
TE342K090I | 90 x 3" x 90 | 150 | 90 | 402 | 151 | 111 | 33 | 100 | 1912

Características / especificações técnicas

• Tipo: uniões de compressão PP
• Brand: KP
• Categoria: uniões de compressão PP (Irrigação)
• Modelo / referência: TE342
• Descrição curta: TÊ COM DERIVAÇÃO FÊMEA ROSQUEADA 90°
• Variantes e dimensões disponíveis listadas na tabela da ficha técnica acima (códigos TE342K020B até TE342K090I)
