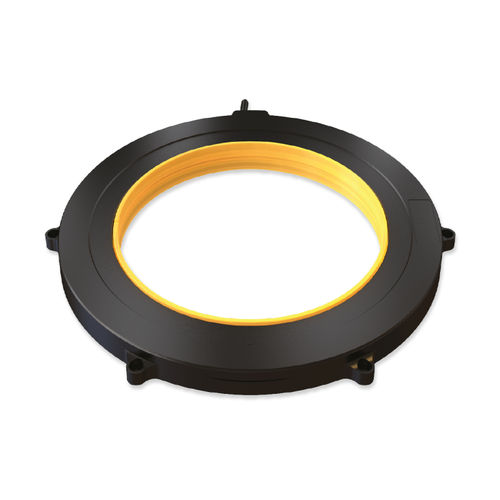

Encoder rotativo absoluto DS-130
de eixo ocomonovoltasem contato

encoder rotativo absoluto
encoder rotativo absoluto
encoder rotativo absoluto
Guardar nos favoritos
Comparar


Características

Tipo
absoluto
Características mecânicas
de eixo oco, monovolta, sem contato
Sinal de saída
digital, BiSS-C, SSI, por vias de comutação
Grau de proteção
robusto, convencional, com resistência a choques, para ambientes agressivos, CEM
Aplicações
industrial, para ambientes hostis, para OEM
Outras características
compacto, de alta resolução, miniatura, de alta precisão, para feedback motor, sem rolamentos
Diâmetro do invólucro

90 mm
(3,54 in)

Comprimento

130 mm
(5,118 in)

Descrição

Características ● Leve codificador rotativo absoluto em miniatura ● Eixo flutuante oco ● Sem rolamento ou outros contatos ● Alta precisão ● Alta tolerância a temperaturas extremas, choque, EMI, RFI, e campos magnéticos ● Interfaces digitais para posição absoluta Geral ◌ Resolução angular: 19-21 bit ◌ Erro estático máximo testado: ±0,010° ◌ Erro estático de precisão ampliado: ±0,006° ◌ Velocidade máxima de operação: 750 rpm ◌ Faixa de medição: Rotação ilimitada ◌ Direcção de rotação: CW/CCW ajustável (Por defeito a mesma direcção a partir do lado inferior do codificador) ◌ Power On - Velocidade máxima de operação: 3,3 RPM, <=20°/seg ◌ Build In Test BIT: Opcional Mecânica ◌ Excentricidade de montagem admissível: ±0,1 mm ◌ Tolerância admissível de montagem axial: ±0,1 mm ◌ Inércia do rotor: 25.963 gr - mm² ◌ Peso total: 81 gr ◌ Ø externo Ø / Interno Ø/ Altura: 130 / 90 / 10 mm ◌ Material (estator, rotor): Ultem™ polímero / TRVX-50 Elétrica ◌ Tensão de alimentação: 5V ± 5% ◌ Consumo atual: 180 mA ◌ Interconexão: Cabo blindado ◌ Comprimento do cabo: 1.500 mm MAX ◌ Interface: SSi / BiSS - C ◌ Código de saída: Binário ◌ Saída em série: Diferencial RS-422 ◌ Relógio: Diferencial RS-422 ◌ Frequência do relógio: 0,5 ÷ 2,0 MHz ◌ Taxa de actualização de posição:30 kHz Ambiental ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Faixa de temperatura de operação: -40°C a +85°C ◌ Temperatura de armazenamento: -50°C a +100°C ◌ Umidade relativa: 98% Não condensação ◌ Resistência a choques: 100 g por 11 ms ◌ Resistência à vibração: 20 g 10 - 2000 Hz ◌ Protecção: IP 40

---
