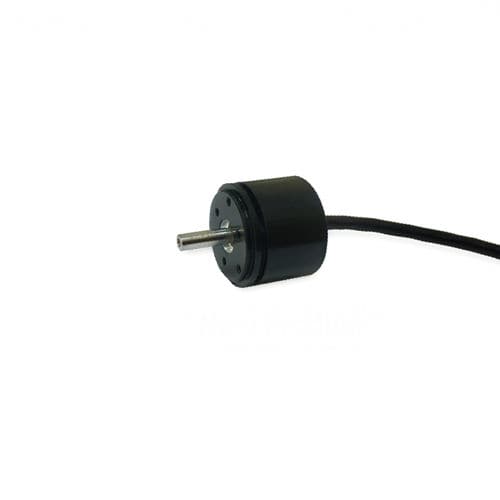

Encoder rotativo absoluto DL-25
monovoltasem contatodigital

encoder rotativo absoluto
encoder rotativo absoluto
encoder rotativo absoluto
Guardar nos favoritos
Comparar


Características

Tipo
absoluto
Características mecânicas
monovolta, sem contato
Sinal de saída
digital, BiSS-C, SSI
Material
em alumínio, em aço inoxidável
Grau de proteção
robusto, convencional, com resistência a choques, IP65, CEM
Aplicações
industrial, para ambientes hostis, para OEM
Outras características
compacto, de alta resolução, miniatura, de alta precisão, programável
Diâmetro do invólucro

4 mm
(0,16 in)

Comprimento

25 mm
(0,984 in)

Descrição

Características ● Leve codificador rotativo absoluto em miniatura ● Alta precisão ● IP65 ● Alta tolerância a temperaturas extremas, choque, ● EMI, RFI, e campos magnéticos ● Interfaces digitais para posição absoluta Geral ◌ Resolução angular: 17-19 bit ◌ Erro estático máximo testado: ±0,030° ◌ Erro estático de precisão ampliado: ±0,020° ◌ Velocidade máxima de operação: 1.500 rpm ◌ Medição: Posição absoluta de uma volta ◌ Direcção de rotação: CW/CCW ajustável (Por defeito a mesma direcção a partir do lado inferior do codificador) Mecânica ◌ Torque inicial: 30 x 10-4 N.m ◌ Força radial do eixo (máx.): 100 N ◌ Peso total: 30 gr ◌ Diâmetro externo / Perfil / Eixo: 25 / 24,3 / 4 mm ◌ Material (estojo, eixo): Alumínio / Aço Inoxidável Elétrica ◌ Tensão de alimentação: 5V ± 5% ◌ Consumo de corrente: 90 mA ◌ Interconexão: Cabo blindado ◌ Comprimento do cabo: 1.500 mm MAX ◌ Interface: SSi / BiSS - C ◌ Código de saída: Binário ◌ Saída em série: Diferencial RS-422 ◌ Relógio: Diferencial RS-422 ◌ Frequência do relógio: 0,1 ÷ 5,0 MHz ◌ Taxa de actualização de posição (Max):35 kHz Ambiental ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Faixa de temperatura de operação: -40°C a +85°C ◌ Temperatura de armazenamento: -50°C a +100°C ◌ Resistência a choques: 100 g por 11 ms ◌ Resistência à vibração: 20 g 10 - 2000 Hz ◌ Protecção: IP 65

---
