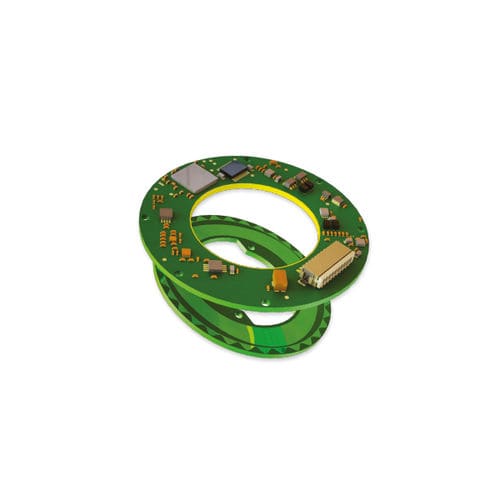

Encoder rotativo absoluto VLX-60

de eixo ocomonovoltasem contato

Características ● Leve codificador rotativo absoluto em miniatura ● Eixo flutuante oco ● Sem rolamento ou outros contatos ● Alta precisão ● Alta tolerância a EMI, RFI e campos magnéticos ● Interfaces digitais para posição absoluta Geral ◌ Resolução angular: 18-20 bit ◌ Erro estático máximo testado: ±0,015° ◌ Erro estático de precisão ampliado: ±0,010° ◌ Velocidade máxima de operação: 4.000 rpm ◌ Faixa de medição: Uma volta, ilimitada ◌ Direcção de rotação: CW/CCW ajustável (Por defeito, a mesma direcção a partir do lado inferior do codificador Mecânica ◌ Excentricidade de montagem admissível: ±0,1 mm ◌ Tolerância admissível de montagem axial: ±0,1 mm ◌ Inércia do rotor: 1.930 gr - mm² ◌ Peso total: 14 gr ◌ Diâmetro exterior / Diâmetro interior / Perfil: 60 / 25 / 8 mm ◌ Material (estator, rotor): FR4 ◌ Folga de ar nominal (estator, rotor): 0,6 mm Elétrica ◌ Tensão de alimentação: 5V ± 5% ◌ Consumo de corrente: 90 mA ◌ Interconexão (padrão): Conector ◌ Interface: SSi / BiSS ◌ Código de saída: Binário ◌ Saída em série: Diferencial RS-422 ◌ Relógio: Diferencial RS-422 ◌ Frequência do relógio: 0,1 ÷ 5,0 MHz ◌ Taxa de actualização de posição: 35 kHz (Opcional - até 375 kHz) Ambiental ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Temperatura de funcionamento: -25°C a +65°C ◌ Temperatura de armazenamento: -40°C a +100°C ◌ Umidade relativa: 98% Não condensação ◌ Resistência a choques: 100 g por 11 ms ◌ Resistência à vibração: 20 g 10 - 2000 Hz ◌ Protecção: IP 40
