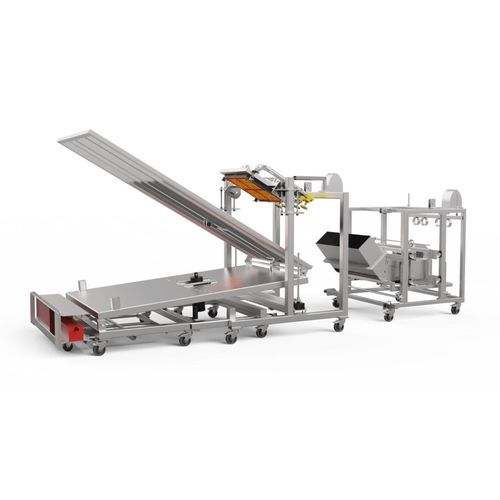

Sistema de teste térmico TDP 909 T3

para construçãopara construção civilpara edifícios

Visão geral
O TDP 909 T3 é um sistema de ensaio de fogo para coberturas projetado para executar o Método de Ensaio 3 da norma DIN CEN/TS 1187. Avalia montagens de coberturas multicamadas sob exposição combinada de vento e radiação usando corpos de prova representativos (dimensões mínimas 1,2 m × 3,0 m).

Objetivo e normas
Desenvolvido para executar o Método de Ensaio 3 da DIN CEN/TS 1187, o sistema avalia:

• A propagação do fogo na superfície da cobertura
• A propagação do fogo no interior da estrutura da cobertura
• A penetração do fogo através da cobertura
• A ocorrência ou queda de material em chamas ou fundido

Projeto do sistema e condições de ensaio
O equipamento integra dispositivos incendiários, um gerador de vento e um aquecedor radiante superior para reproduzir as condições de exposição exigidas pelo Método 3. Um dispositivo de vento estabelece um fluxo de ar definido paralelo à amostra, enquanto o aquecedor radiante proporciona uma distribuição simétrica do fluxo térmico na superfície da amostra.

Manuseio das amostras e ajustabilidade
A armação da amostra é inclinável para testar inclinações de telhado. O quadro está montado num carrinho portamostras e o seu ângulo é ajustável de forma contínua (0–50°). A base do dispositivo de vento é móvel para posicionamento correto em relação à amostra; a altura do aquecedor radiante é ajustável na estrutura de ensaio.

Aquecimento e ignição
O painel radiante é composto por quatro elementos radiantes quadrados (300 mm × 300 mm cada), resistentes ao calor até 900 °C, montados num quadro de basculamento a 45° com ajuste de altura e equipados com quatro eletrodos de ignição. O gás é fornecido ao painel através da unidade de medição e controlo.

Controlo e operação
Uma unidade de medição e controlo com ecrã tátil orienta a operação. Os componentes individuais (gerador de vento, painel radiante, ignição, mecanismos de posicionamento e de movimento) podem ser controlados manualmente a qualquer momento. Acessórios de calibração são fornecidos no âmbito padrão de entrega.

Amostra de ensaio e âmbito
São testadas montagens de coberturas representativas, incluindo várias camadas, isolamento térmico existente e barreiras de vapor. Dimensões mínimas típicas: largura 1,2 m × comprimento 3,0 m. O sistema é adequado para avaliar propagação superficial, propagação interna, penetração e queda/combustão de detritos sob exposição combinada de vento e radiação.

Características em destaque

• Moldura base móvel em aço inoxidável e sistema de carrinho para painel radiante e porta-amostras
• Construções de vigas em aço maciço com mecanismo de rotação para o painel radiante
• Aquecedor radiante: 4 elementos quadrados (300 mm × 300 mm), resistente a 900 °C, montado em quadro basculante 45° com ajuste de altura e quatro eletrodos de ignição
• Abastecimento de gás propano ao painel radiante através da unidade de medição e controlo
• Moldura móvel separada para o gerador de vento e passagem das mangueiras de gás
• Ventoinha integrada para simulação de vento exigida pelo T3
• Unidade de medição e controlo com ecrã tátil para orientação do utilizador
• Controlo manual individual de todos os componentes a qualquer momento
• Acessórios de calibração incluídos

Notas
O Método de Ensaio 3 exige o uso combinado de dispositivos incendiários, vento e um aquecedor radiante. O TDP 909 T3 fornece as funcionalidades mecânicas e de controlo necessárias para realizar esses ensaios em condições definidas e reproduzíveis, conforme a norma referenciada.
