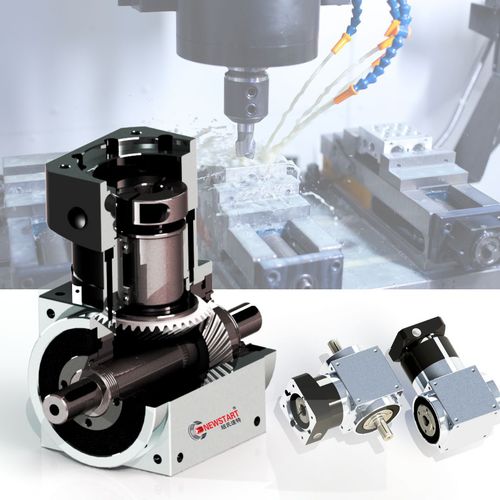

Redutor de engrenagens cônicas PW110L1
de eixos ortogonaisde eixo vazadode eixo maciço

redutor de engrenagens cônicas
redutor de engrenagens cônicas
redutor de engrenagens cônicas
Guardar nos favoritos
Comparar

Mais informações no site da Newstart Planetary Gear Boxes Co.,Ltd.

Características

Tipo
de engrenagens cônicas
Orientação dos eixos
de eixos ortogonais
Tipo de eixo-árvore
de eixo vazado, de eixo maciço
Torque
200–500 Nm, 50–100 Nm, 500–1000 Nm
Número de estágios
de simples estágio, de três estágios, de quatro estágios, de dois estágios
Performance
de precisão, de torque elevado, de alto rendimento, para cargas pesadas, sem manutenção, de elevada rigidez
Aplicações
para robô, para extrusora de rosca dupla, para extrusora de rosca simples, para roda dentada, para automatismo, para a indústria química, para veículo de obras, para veículo automotor pesado, para esteira transportadora, para sistema pinhão-cremalheira
Velocidade de rotação

MÁX: 4.000 rpm
(25.132,74 rad.min-1)

1.500 rpm
(9.424,78 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Potência

MÁX: 3.000 W
(4,08 hp)

1.500.000 W
(2.039,43 hp)

MÍN: 200 W
(0,27 hp)

Descrição

O design único da série PW irá abrir uma vasta gama de aplicações na tecnologia de accionamento. Amplamente utilizado em máquinas de vidro, máquinas de painéis solares, máquinas de impressão... engrenagem em miniatura para a máxima precisão baixa folga e alta precisão de transmissão sistema de engrenagem de dentes côncavos endurecidos encaixe do eixo e do chanfro trancados por fricção eficiência energética através de um elevado nível de eficiência de 98% caixa de alumínio extremamente leve livre de manutenção através de óleo sintético Tamanho da moldura - 65mm, 75mm, 90mm, 110mm, 140mm, 140mm, 170mm, 210mm, 240mm, 280mm Torque de Saída - 24Nm-3200Nm Rácio 1 fase - 1,2,4 Rácio 2 fase - 3,4,5,6,8,10 Razão 3 fase - 9,12,15,16,20,25,25,30,32,40,50 Backlash 1 fase - <12 arc-min Backlash 2 fases - <15 arco-mín Backlash 3 fases - <18 arco-mín

---

Tradução automática  (ver texto original em inglês)
