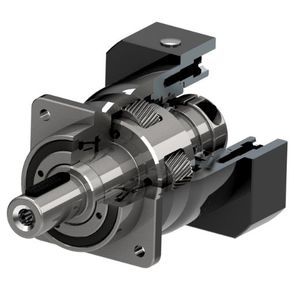

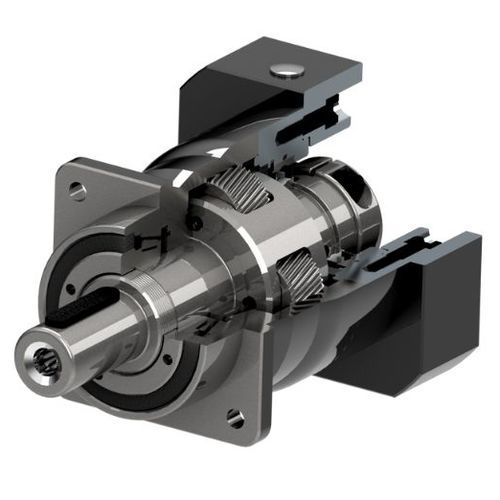

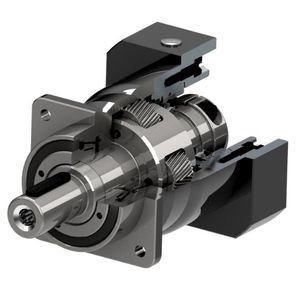

Redutor de engrenagens helicoidais AF140
coaxialde eixo maciço200–500 Nm

redutor de engrenagens helicoidais
redutor de engrenagens helicoidais
redutor de engrenagens helicoidais
Guardar nos favoritos
Comparar

Mais informações no site da Newstart Planetary Gear Boxes Co.,Ltd.

Características

Tipo
de engrenagens helicoidais
Orientação dos eixos
coaxial
Tipo de eixo-árvore
de eixo maciço
Torque
200–500 Nm, 500–1000 Nm
Número de estágios
de simples estágio, de múltiplos estágios
Performance
de alto rendimento, de alta precisão, de alto desempenho, de alto torque
Aplicações
para aplicações industriais, para turbina eólica, para têxteis, para guindaste, para serviços pesados, para aplicações ferroviárias, para guincho, para agitador
Velocidade de rotação

MÁX: 6.000 rpm
(37.699,11 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

3.000 rpm
(18.849,56 rad.min-1)

Potência

MÁX: 3.000 W
(4,08 hp)

MÍN: 250 W
(0,34 hp)

1.800 W
(2,45 hp)

Descrição

A nossa série AF é descomplicada e poderosa. Pode ser ligada directamente à sua instalação sem a necessidade de uma flange intermédia. O rolamento ranhurado de esferas de grande profundidade na saída pode absorver grandes forças axiais e radiais. No processo, apenas pouco calor é gerado, assim as operações confiáveis são garantidas mesmo em ciclos de produção complexos. Baixa geração de calor em velocidades mais altas Rolamento de saída otimizado Flange de saída quadrada, fácil montagem do motor A mais alta dinâmica em sistemas de múltiplos eixos Para qualquer posição de montagem Engrenagem helicoidal de alta precisão Baixa folga e ruído Tamanho da moldura - 60mm, 75mm, 100mm, 140mm, 180mm Torque de Saída - 42Nm-1568Nm Rácio 1 fase - 3,4,5,6,7,8,9,10 Rácio 2 fase - 12,15,16,20,25,28,30,35,40,45,50 Rácio 3 fases - 48.60.75.80.100.120.125.180.200.256.320.512 Backlash 1 estágio - P0<2 arco-min P1<3 arco-min P2<5 arco-min Backlash 2 fases - P0<3 arco-min P1<5 arco-min P2<7 arco-min Backlash 3 estágios - P0<5 arco-min P1<7 arco-min P2<9 arco-min

---

Tradução automática  (ver texto original em inglês)
