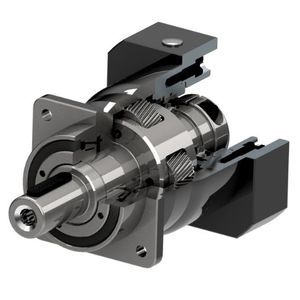

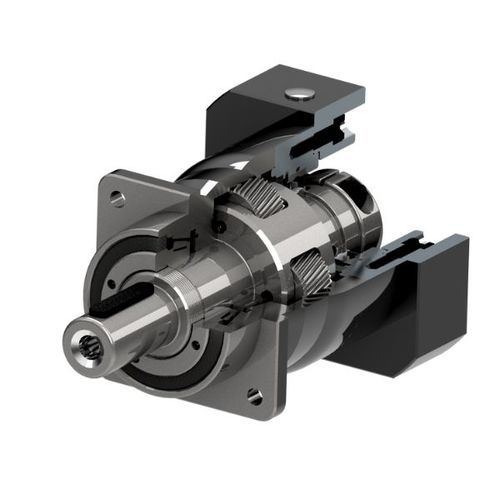

Redutor planetário AF60
de engrenagens helicoidaiscoaxialde eixo maciço

redutor planetário
redutor planetário
redutor planetário
Guardar nos favoritos
Comparar

Mais informações no site da Newstart Planetary Gear Boxes Co.,Ltd.

Características

Tipo
planetário, de engrenagens helicoidais
Orientação dos eixos
coaxial
Tipo de eixo-árvore
de eixo maciço
Torque
2–50 Nm, 50–100 Nm
Montagem
pendular, para montagem em flange
Características construção
compacto, flangeado
Número de estágios
de simples estágio, de três estágios, de dois estágios, de quatro estágios
Performance
de precisão, de alto desempenho, silencioso, com folga reduzida, de alto rendimento, sem manutenção, de alto torque, de elevada rigidez
Aplicações
para transmissão, para servomotor, para roda dentada, para roda motriz elétrica, máquina, para automatismo, para robótica, industrial, para máquina-ferramenta, para máquina de processamento de alimentos, para máquina embaladora, para motor elétrico, para motor CC, para motor de alta potência, para equipamento eletrônico, para aplicações laser
Outras características
combinado, NEMA 23, universal, com transmissão mecânica, IP65, sob medida, de alta qualidade
Velocidade de rotação

MÁX: 6.000 rpm
(37.699,11 rad.min-1)

MÍN: 3.000 rpm
(18.849,56 rad.min-1)

Folga

0,11 °

Relação de redução

MÁX: 320 unit

MÍN: 3 unit

Descrição

Série AF e série AFR (versão angular) construídas com engrenagens helicoidais de precisão. A forma das engrenagens é otimizada pela tecnologia de simulação 3D. Engrenagem anelar estruturada em peça única para minimizar o acúmulo de erros de montagem. Transportador planetário de peça inteira com fortes rolamentos de rolos apoiados em cada extremidade, com grande capacidade de carga axial. Eles são a melhor escolha para aplicações de posicionamento de precisão que adicionam grande carga axial. Funcionalidades * Funcionamento suave e baixa vibração * Rolamentos de rolos para alta carga axial * Engrenagens de alta rigidez para cargas pesadas * Modularizado projetado para qualquer servomotor * Baixa folga * Quaisquer posições de montagem * Lubrificação com graxa sem manutenção vitalícia * Grande capacidade de carga radial e axial
