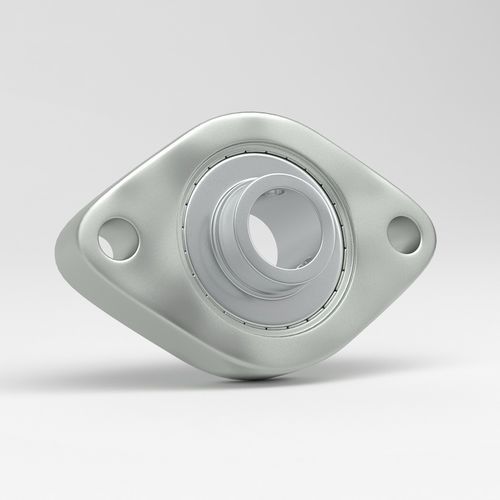

Mancal flangeado SFD

autoalinhadorovalem aço inoxidável

Visão geral A unidade de rolamento de flange oval de 2 furos tipo SFD com inserto SSB e trava por parafuso é adequada para a indústria alimentar e outros ambientes exigentes devido ao design higiênico e à baixa manutenção. As unidades em aço inoxidável destacam-se pela qualidade e acabamento do rolamento e da carcaça.

Características e vantagens

• Carcaças em aço inoxidável AISI 304 (opção AISI 316 referenciada)
• Rolamentos em aço inoxidável AISI 440C
• Bicos de lubrificação em aço inoxidável AISI 304 M6x1 mm
• Não requer revestimento de superfície; acabamento higiénico polido
• Excelente vida útil e resistência à corrosão
• Faixa de temperatura de operação: -30°C a +120°C

Tamanhos disponíveis Diâmetro do eixo — Nº de catálogo
Ø15 mm — SSBFD 203-15
Ø17 mm — SSBFD 203-17
Ø20 mm — SSBFD 204
Ø25 mm — SSBFD 205
Ø30 mm — SSBFD 206
Ø35 mm — SSBFD 207

Inserto e travamento Inserto de rolamento em aço inoxidável com travamento por parafuso (inserto Y SSB).

Uso A unidade montada de flange oval de 2 furos SFD com inserto Y SSB é uma solução de alta resistência e resistente à corrosão, concebida para aplicações higiênicas e industriais. O formato compacto permite montagem segura, suporte estável do eixo e redução de vibrações em sistemas dinâmicos.

Indústrias

• Processamento de alimentos — transportadores, cortadoras e equipamentos de manuseio de alimentos onde higiene e resistência à corrosão são críticas
• Farmacêutica — ambientes de produção estéreis que cumprem requisitos sanitários
• Bebidas — engarrafamento, enchimento e equipamentos de produção expostos à humidade e produtos químicos
• Química — processos expostos a substâncias corrosivas

Material e construção A carcaça da unidade SFD é construída em aço inoxidável AISI 304 ou AISI 316 para ótima resistência à corrosão e facilidade de limpeza. O inserto Y SSB é fabricado em aço inoxidável AISI 420 ou AISI 440 (AISI 440C referido para os rolamentos), oferecendo maior dureza, resistência ao desgaste e resistência mecânica. Superfícies lisas e polidas atendem às expectativas sanitárias e facilitam a manutenção em condições de lavagem.

Rolamentos tipo Y Os rolamentos tipo Y em AISI 420 ou AISI 440 proporcionam autoalinhamento, redução de atrito e vida útil prolongada. AISI 420 oferece resistência moderada à corrosão; AISI 440 fornece durabilidade superior para ambientes severos.

Especificações técnicas

• Modelo / Série: SFD (Unidade de rolamento de flange oval de 2 furos)
• Tipo de inserto: SSB inserto Y com travamento por parafuso
• Material da carcaça: AISI 304 (opcional AISI 316)
• Material do rolamento: AISI 440C
• Opções de inserto: AISI 420 ou AISI 440
• Bico de lubrificação: Aço inoxidável AISI 304, M6x1 mm
• Superfície: Lisa, polida, design higiênico
• Faixa de temperatura: -30°C a +120°C
• Tamanhos / Códigos: Ø15 mm — SSBFD 203-15; Ø17 mm — SSBFD 203-17; Ø20 mm — SSBFD 204; Ø25 mm — SSBFD 205; Ø30 mm — SSBFD 206; Ø35 mm — SSBFD 207
• Aplicações típicas: Alimentar, farmacêutica, bebidas e química
