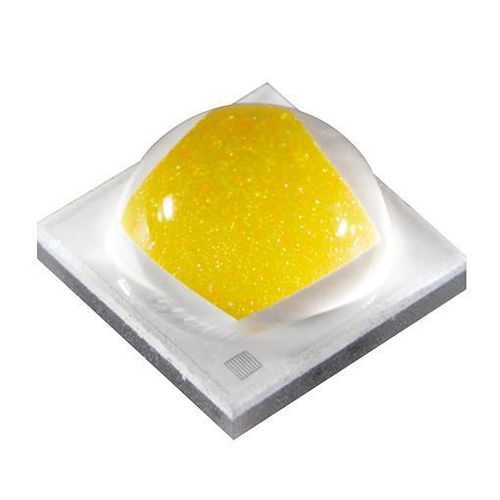

LED branco NVSW119F-V1

quadradoSMDpara iluminação

Visão geral

• Tamanho do pacote: 3,5×3,5×2,3 mm
• Cor: Branco

Aplicações

• Iluminação pública (Streetlight)
• High/Low Bay
• Spotlight
• Floodlight
• Iluminação de área

Versão do produto

• Anterio r: NVSW119F
• Atual: NVSW119F-V1
• Próximo: -

Informações do produto

• Estado de produção: Not for new design
• Início de vendas: 2020/03
• Quantidade por bobina: 3000 por bobina

Especificações típicas

• Potência: 2,07 W
• Tensão direta: 2,96 V
• Fluxo luminoso (nominal): 312 lm
• Condições:

  • I_F = 700 mA
  • T_j = 25 °C
  • Temperatura de cor correlacionada: 5000 K
  • Índice de reprodução de cor: Ra ≥ 80, R9 > 0

Ranks (tabela de fluxo luminoso)
Cabeçalho: CRI | CCT | BIN | MIN (lm) | MAX (lm)
R8000 | 2700K | D260 | 260 | 280
R8000 | 2700K | D280 | 280 | 300
R8000 | 2700K | D300 | 300 | 320
R8000 | 3000K | D260 | 260 | 280
R8000 | 3000K | D280 | 280 | 300
R8000 | 3000K | D300 | 300 | 320
R8000 | 3500K | D260 | 260 | 280
R8000 | 3500K | D280 | 280 | 300
R8000 | 3500K | D300 | 300 | 320
R8000 | 3500K | D320 | 320 | 340
R8000 | 4000K | D280 | 280 | 300
R8000 | 4000K | D300 | 300 | 320
R8000 | 4000K | D320 | 320 | 340
R8000 | 4500K | D280 | 280 | 300
R8000 | 4500K | D300 | 300 | 320
R8000 | 4500K | D320 | 320 | 340
R8000 | 5000K | D280 | 280 | 300
R8000 | 5000K | D300 | 300 | 320
R8000 | 5000K | D320 | 320 | 340
R8000 | 5700K | D280 | 280 | 300
R8000 | 5700K | D300 | 300 | 320
R8000 | 5700K | D320 | 320 | 340
R8000 | 6500K | D280 | 280 | 300
R8000 | 6500K | D300 | 300 | 320
R8000 | 6500K | D320 | 320 | 340
R9050 | 2700K | D200 | 200 | 220
R9050 | 2700K | D220 | 220 | 240
R9050 | 2700K | D240 | 240 | 260
R9050 | 3000K | D200 | 200 | 220
R9050 | 3000K | D220 | 220 | 240
R9050 | 3000K | D240 | 240 | 260
R9050 | 3500K | D220 | 220 | 240
R9050 | 3500K | D240 | 240 | 260
R9050 | 3500K | D260 | 260 | 280
R9050 | 4000K | D220 | 220 | 240
R9050 | 4000K | D240 | 240 | 260
R9050 | 4000K | D260 | 260 | 280
R9050 | 5000K | D220 | 220 | 240
R9050 | 5000K | D240 | 240 | 260
R9050 | 5000K | D260 | 260 | 280
R9050 | 5700K | D220 | 220 | 240
R9050 | 5700K | D240 | 240 | 260
R9050 | 5700K | D260 | 260 | 280

Downloads e dados
Disponíveis: folha de dados específica do modelo, dados fotométricos, arquivos SPICE e CAD para referência de projeto e engenharia.

Características / Especificações técnicas

• Modelo: NVSW119F-V1
• Tamanho do pacote: 3,5 × 3,5 × 2,3 mm
• Cor: Branco
• Potência de saída: 2,07 W
• Tensão direta: 2,96 V
• Fluxo luminoso nominal: 312 lm (a 5000 K, IF = 700 mA)
• Condições de medição: IF = 700 mA, Tj = 25 °C, 5000 K, Ra ≥ 80, R9 > 0
• Estado de produção: Not for new design
• Data de lançamento: 2020/03
• Quantidade por bobina: 3000
