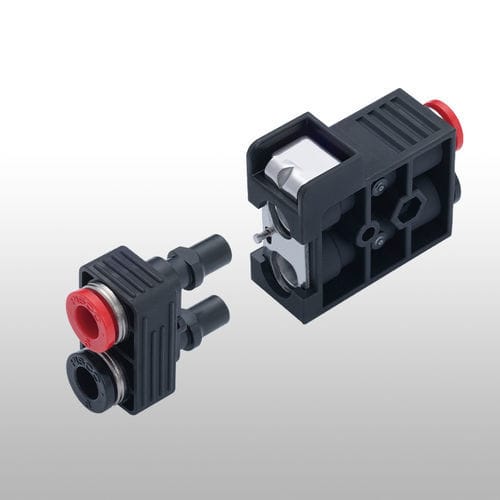

Acoplador pneumático QWS

macho-fêmeamodular

Resumo do produto
Uma única operação pode (des)acoplar dois circuitos.

Principais características

• O plugue pode ser desacoplado simplesmente pressionando uma placa de bloqueio.
• Válvula de corte: o soquete interrompe o fluxo de ar quando o plugue é removido.
• Plugue disponível em três direções de saída (escolha saída direita ou esquerda; orientação padrão: placa de bloqueio do soquete voltada para cima).
• Projetado para evitar conexões incorretas de circuitos: as conexões exigem cores correspondentes nos anéis de liberação; a conexão não pode ser feita a menos que os anéis estejam corretamente orientados.

Materiais

• Resina: PBT — usado para as principais peças em resina; material padrão adequado para ambientes gerais.
• Metal: Latão com niquelação sem eletrólise — usado para as principais peças metálicas.
• Metal: Alumínio — usado para as principais peças metálicas.
• Vedante: NBR — usado como material de vedação; resistência ao ozônio inferior.

Especificações (tabela)
Meio: Ar
Faixa de pressão de operação: 0.1 a 1.0 MPa
Faixa de temperatura de operação: 0 a 60°C (Não congelar)

Tamanho da porta
Diâmetro do tubo: φ4, φ6, φ8

Construção
Acoplamento modular macho-fêmea com válvula de corte integrada no soquete e mecanismo de orientação do anel de liberação para evitar conexões incorretas. As principais peças estruturais utilizam resina PBT e peças metálicas em latão (niquelação sem eletrólise) ou alumínio.

Segurança / Manuseio

• Não utilize máquinas para (des)acoplar o plugue e o soquete — risco de danificar os componentes.
• Tenha cuidado ao desacoplar sob pressão; a pressão interna pode expulsar o plugue.
• Empurre o plugue totalmente no soquete até assentar e o travamento entrar em ação; após o acoplamento, puxe moderadamente para verificar a conexão segura.
• Use ambas as mãos ao (des)acoplar para manter o controle e evitar a expulsão acidental do plugue.
• Vazamento de fluido pode ocorrer sob condições específicas (por exemplo, ambientes de baixa temperatura, pressões ultra-baixas).
• Evite aplicar esforços (puxar, torcer, dobrar) ao acoplamento; força excessiva pode causar vazamentos.
• Ao desacoplar, pode ocorrer um som de estalo devido à pressão interna.

Notas técnicas adicionais

• Durabilidade: conexões push-in padrão PISCO — ensaio de durabilidade fixa: 30 milhões de ciclos; ensaio de movimento deslizante (dinâmico): 5 milhões de ciclos (condições de ensaio especificadas pela PISCO: aplicar e liberar 0,7 MPa a 2 ciclos/s).
• Pressão máxima de trabalho para conexões push-in padrão PISCO: 1.0 MPa (verificar as especificações do modelo, pois a pressão de operação pode variar com a temperatura).
• Uso com água: Alguns modelos permitem água (água da torneira, água pura, água ultrapura) sob condições — controlar picos de pressão abaixo da pressão máxima de operação e considerar o Insert-ring para uso prolongado com água, a fim de evitar o encolhimento do tubo.

Especificações técnicas

• Nome comercial: Twin Coupling
• Marca: PISCO
• Meio: Air
• Faixa de pressão de operação: 0.1 a 1.0 MPa
• Faixa de temperatura de operação: 0 a 60°C (Não congelar)
• Diâmetros de tubo disponíveis: φ4, φ6, φ8
• Material principal da resina: PBT
• Principais materiais metálicos: Latão (niquelação sem eletrólise), Alumínio
• Material de vedação: NBR
