Sistema de carregamento automático

Sistema de carregamento automático - Ningbo GongTie Precision Machinery Co.,LTD
Sistema de carregamento automático - Ningbo GongTie Precision Machinery Co.,LTD
Sistema de carregamento automático - Ningbo GongTie Precision Machinery Co.,LTD - imagem - 2
Sistema de carregamento automático - Ningbo GongTie Precision Machinery Co.,LTD - imagem - 3
Sistema de carregamento automático - Ningbo GongTie Precision Machinery Co.,LTD - imagem - 4
Sistema de carregamento automático - Ningbo GongTie Precision Machinery Co.,LTD - imagem - 5
Sistema de carregamento automático - Ningbo GongTie Precision Machinery Co.,LTD - imagem - 6
Guardar nos favoritos
Comparar

Características

Especificações
automático

Descrição

Visão geral

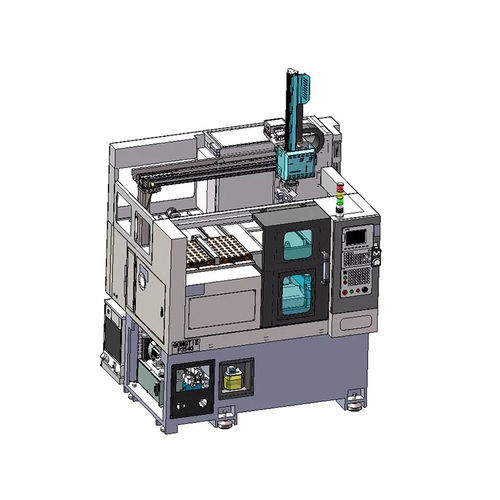

  • Sistemas modulares de carregamento por pórtico para automação de torneamento CNC que combinam robôs de pórtico com várias soluções de armazenagem e alimentação para discos, peças de forma especial e peças de eixo.


Robô de pórtico com armazenista
  • Peças processadas: discos, peças de forma especial.
  • Tamanho do stocker (ex.): 250 × 400 mm (até 2 armazenistas típicos).
  • Limite da peça: diâmetro/comprimento ≤ 50 mm.
  • Máquinas CNC adequadas (ex.): P3538.


Alimentação pelo lado traseiro
  • Peças: peças de eixo (eixos lisos, parafusos).
  • Disposição / capacidades: B550 — Ø 6–25 mm; comprimento 100–550 mm; B300 — Ø 6–25 mm; comprimento 100–300 mm.
  • Uso: para peças de eixo que aceitam requisitos de precisão axial mais baixos.
  • Máquinas CNC adequadas (ex.): P3518 / P3538.


Alimentação frontal (peças de eixo)
  • Peças: eixos lisos, parafusos.
  • Faixa: Ø 6–25 mm; comprimento 80–200 mm.
  • Uso: para peças que exigem maior precisão axial; dispositivo de viragem aceitável para processamento em ambos os lados.
  • Máquinas CNC adequadas (ex.): P3518 / P3538.


Peças de eixo — correia transportadora
  • Peças processadas: eixos lisos, parafusos.
  • Faixa: Ø 6–30 mm; comprimento 80–300 mm.
  • Especificação: dispositivo de viragem aceitável para processamento bilateral; alimentação contínua por correia.
  • Compatibilidade: máquinas CNC automáticas Gongtie com robô de pórtico.


Stocker de camada única
  • Peças: discos, peças especiais, eixos com degrau.
  • Tamanhos de stocker: 250 × 400 mm e 250 × 500 mm (até 2 armazenistas típicos).
  • Opção: dispositivo de viragem possível para processamento em ambos os lados.
  • Compatibilidade: máquinas CNC automáticas Gongtie com robô de pórtico.


Stocker de dupla camada
  • Peças: discos, peças especiais, eixos com degrau.
  • Tamanhos de stocker: 250 × 400 mm e 250 × 500 mm (até 4 armazenistas típicos).
  • Opção: dispositivo de viragem aceitável.
  • Compatibilidade: máquinas CNC automáticas Gongtie com robô de pórtico.


Multi-layer / double / single (visão geral)
  • Stocker multicamadas: ex. 250 × 400 mm por camada; até 12 armazenistas em configurações de alta densidade.
  • Stocker de dupla camada: até 4 armazenistas típicos.
  • Stocker de camada única: até 2 armazenistas típicos.
  • Dispositivos de viragem integráveis para processamento bilateral quando necessário.


Stocker de 12 estações
  • Peças: discos.
  • Faixa de peça: diâmetro de aperto 30–170 mm; diâmetro interno de suporte 50–220 mm.
  • Opção: dispositivo de viragem aceitável.
  • Compatibilidade: máquinas CNC automáticas Gongtie com robô de pórtico.


Placa de corrente para peças de eixo
  • Peças: peças de eixo com degrau, peças especiais.
  • Faixa: eixos aprox. Ø 50 mm e até 300 mm de comprimento.
  • Opção: dispositivo de viragem aceitável; alimentação contínua via placa de corrente.
  • Compatibilidade: máquinas CNC automáticas Gongtie com robô de pórtico.


Placa de corrente para peças de disco
  • Peças: discos.
  • Faixa: Ø 30–130 mm.
  • Opção: dispositivo de viragem aceitável para processamento bilateral.
  • Compatibilidade: máquinas CNC automáticas Gongtie com robô de pórtico.


Características / especificações técnicas
  • Tipos de peças suportadas: discos, peças de forma especial, eixos (eixos lisos, parafusos), peças com degrau.
  • Tamanhos de stocker observados: 250 × 400 mm; 250 × 500 mm.
  • Faixas de diâmetro (por solução): desde 6 mm até ~170 mm (ex.: 6–25 mm, 6–30 mm, 30–130 mm, 30–170 mm).
  • Faixas de comprimento (por solução): ex. 80–200 mm, 80–300 mm, 100–300 mm, 100–550 mm.
  • Densidades de armazenagem: single-layer (2 armazenistas), double-layer (até 4), multi-layer (até 12 ou mais).
  • Funções especiais: dispositivos de viragem para processamento em ambos os lados; correias e placas de corrente para alimentação contínua.
  • Máquinas CNC compatíveis típicas: P3518, P3538 e outras máquinas CNC automáticas Gongtie com robô de pórtico.
