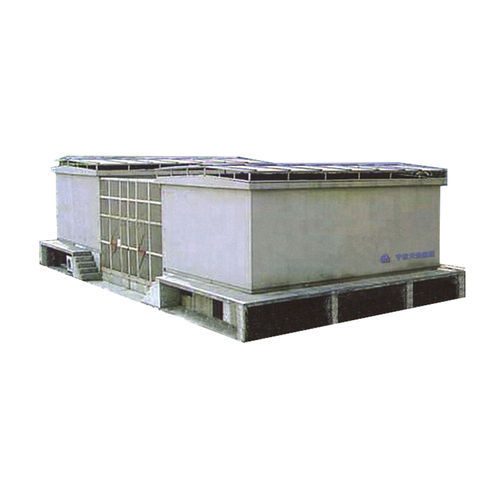

Subestação para distribuição elétrica ZBW3-40.5

pré-fabricadade exterior

As subestações pré-fabricadas da série ZBW3-40.5 combinam transformadores eléctricos de alta tensão de 35kV, 35/10, (6), (0,4)kV, armários de distribuição de 10kV, armários de baixa tensão de 0,4kV, ecrãs de baterias CC e ecrãs de proteção de relés de acordo com o plano pré-determinado. Existem dois tipos de estrutura: tipo integral e tipo dividido. A estrutura é soldada por secção de aço após tratamento de proteção e coberta com placa de liga de alumínio; a parte superior da caixa é uma estrutura oca de camada dupla com uma inclinação cortada na superfície superior para evitar a acumulação de água. A superfície da caixa é revestida. A dissipação de calor do transformador de potência adopta uma combinação de ventilação natural e ventilação forçada; a sala de comutação de alta e média tensão adopta dispositivos de ar condicionado e anti-condensação para controlar a temperatura e a humidade. Cada sala de funções e passagem está equipada com lâmpadas de iluminação para facilitar a operação e a observação. Edifícios urbanos de grande altura, edifícios urbanos e rurais, bairros residenciais, estações, docas, portos, parques, centros comerciais, zonas de desenvolvimento de alta tecnologia, fábricas de pequena e média dimensão, minas e campos petrolíferos, centrais fotovoltaicas distribuídas, energia de construção temporária e outros locais. -Passou o teste do protótipo a uma altitude de 4000 metros; -O armário de alta tensão pode adotar o modo de entrada aérea ou por cabo; -Estrutura compacta e tamanho pequeno, a área do produto com a mesma capacidade é apenas 1/10~1/5 da subestação convencional; -Anti-corrosão, à prova de água, à prova de poeira, totalmente fechado, móvel, com condições de uso ao ar livre a longo prazo, longa vida útil, aparência bonita;
