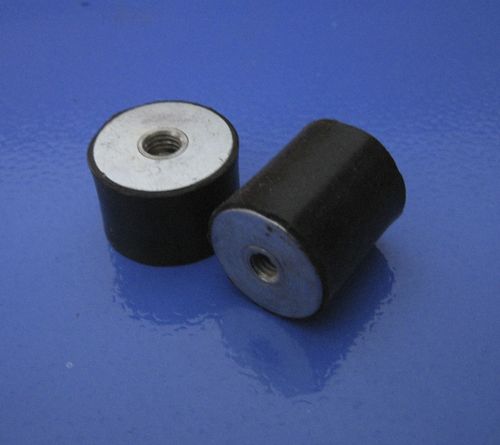

Isolador de vibração cilíndrico BS-C series

em elastômeropara sopradoramortecedor ativo de vibrações

FUNCIONAMENTO E INSTALAÇÃO A sua elasticidade é muito maior em todas as direcções paralelas às armaduras do que na perpendicular direcção. A borracha funciona com base na compressão ou cisalhamento, dependendo da direção é colocado no momento da instalação. Esta direção é feita de acordo com o uso e o objetivo. Portanto, é instalado com porcas ou parafusos, dependendo do modelo escolhido, com uma peça fixada ao chassi fixo e a outra à máquina a ser suspensa. CANDIDATURAS Os tipos BS-C são particularmente adequados para instalação em pequenos moto-bombas, moto-ventiladores, secadores, peneiras, compactadores, máquinas de lavar, motores elétricos, painéis de controlo a bordo, aparelhos de medição, armários de controlo, microfones, tubos fluorescentes, etc. Tipo - Dureza - Carga máxima - Estático - Dimensão em mm Deflexão - H - D - S - M I.R.H.D. - kg - mm BS-C30/30 - 60 - 40 - 2,7 - 2,7 - 30 - 30 - 8 - M8 BS-C40/30 - 60 - 76 - 2,5 - 30 - 30 - 40 - 10 - M10 BS-C50/35 - 60 - 120 - 3,9 - 35 - 50 - 10 - M10 BS-C75/40 - 60 - 300 - 4,8 - 40 - 75 - 12 - M12 BS-C100/60 - 60 - 520 - 5.3 - 60 - 100 - 14 - M16
