Medidor de vazão de radar NivuFlow 7550

para águapara águas residuaispara instalação na parede

Visão geral
O NivuFlow 7550 é um sistema híbrido de medição de caudal para condutas parcialmente cheias, canais e águas superficiais. Combina medição de velocidade superficial por radar sem contato com um perfilador lateral ultrassónico para fornecer resultados de caudal fiáveis em condições exigentes.

Principais características

• Medição redundante de caudal através de radar e correlação cruzada ultrassónica
• Medição de velocidade superficial sem contato por radar, com baixa manutenção
• Sensor lateral de perfil ultrassónico para situações de sobrecarga e medições permanentes
• Duas tecnologias independentes aumentam precisão e fiabilidade
• Sensores montados acima das zonas de sedimentação para reduzir sujidade
• Funcionamento fiável independente da formação de ondas, condições climatéricas severas e baixos níveis de escoamento
• Sistema auto‑aprendente com modelos hidráulicos dinâmicos armazenados
• Pronto para IoT com conectividade 4G global e opções de comunicação modernas

Medição híbrida de caudal
A combinação de radar e correlação cruzada ultrassónica torna o NivuFlow 7550 adequado para locais de medição exigentes onde tecnologias individuais podem falhar. As medições duplas garantem continuidade e verificação dos resultados.

Medição por radar sem contato
O sensor radar mede a velocidade superficial sem contato e requer pouca manutenção. Opera de forma fiável em altas velocidades e com baixas profundidades de escoamento. Modelos hidráulicos dinâmicos para diversas geometrias e níveis permitem converter com precisão a velocidade superficial em caudal real.

Medição ultrassónica como sensor de sobrecarga
O sensor de correlação ultrassónica destina‑se a situações de sobrecarga e elevada sedimentação onde o radar é limitado. Mede perfis de velocidade e detecta sedimentação no leito para determinar o caudal com precisão e suportar as medições por radar.

Medição ultrassónica como redundância
O sensor ultrassónico pode ser instalado permanentemente como medição redundante. A montagem lateral acima da sedimentação minimiza sujidade. A deteção de velocidades locais na largura do canal fornece perfis de fluxo precisos, apoiados por modelos hidráulicos pré‑configurados.

Instalação e operação

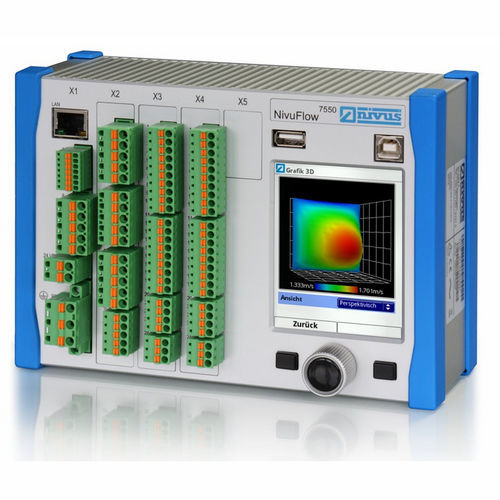

O transmissor compacto suporta montagem em trilho DIN para poupar espaço em armários de controlo. Uma caixa de campo opcional oferece proteção IP68 para ambientes severos. O grande ecrã gráfico facilita a colocação em serviço. O software do transmissor fornece diagnósticos avançados e integra‑se em SCADA/sistemas de controlo via protocolos padrão.

Aplicações típicas

• Medição contínua em situações de sobrecarga e extravasamento
• Deteção e monitorização de sedimentação por perfil/nível ultrassónico
• Locais de medição com alta carga de sujidade, detritos e transporte de leito
• Instalações com opções de montagem limitadas no canal
• Medição fiável em escoamentos rápidos com baixa profundidade

Dados técnicos (resumo)

• Alimentação: 100–240 V AC (+10% / -15%), 47–63 Hz ou 9–36 V DC
• Consumo: 14 VA (típico)
• Caixa: alumínio e plástico (transmissor); plástico (caixa de campo)
• Índice de proteção: IP20 (padrão); IP68 com caixa de campo opcional
• Temperatura de funcionamento: −20 °C a +70 °C
• Humidade máxima: 80% não condensante
• Ecrã: 240 x 320 px, 65.536 cores
• Interface de utilizador: botão rotativo‑pressionar, 2 teclas de função; menus multilíngues
• Conexões: conector com bornes de mola
• Entradas: até 7 x 4–20 mA; até 4 x RS‑485
• Saídas: até 4 x 0/4–20 mA; até 5 relés (SPDT)
• Memória de dados: 2,0 GB interna, expansível; leitura por USB na frente
• Comunicação opcional: Modbus, HART®
• Incerteza de medição (caudal Q): ±5% típico; ±2% em condições de referência
• Princípio de medição: radar combinado com correlação cruzada ultrassónica
