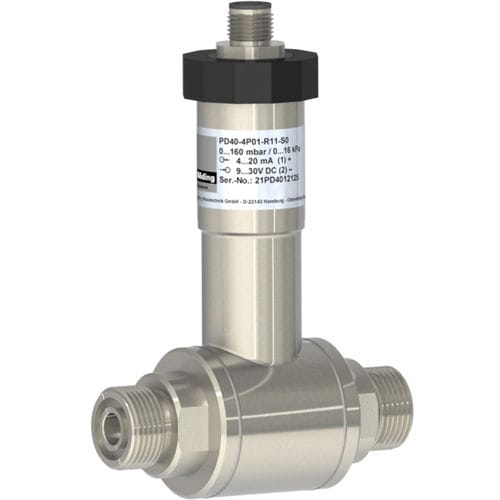

Sensor de pressão diferencial PD40

de membranapiezorresistivoanalógico

Os transmissores de pressão diferencial PD40/41 são caracterizados por um design robusto e uma capacidade de sobrecarga significativamente elevada. A membrana de aço inoxidável e a ligação ao processo são soldadas a laser, resultando numa elevada resistência aos meios e numa estabilidade a longo prazo. Cada faixa de medição é compensada por temperatura, o que, em combinação com o princípio de medição piezoresistivo, resulta em uma medição muito precisa, mesmo em pressões mais baixas. Várias opções de ligação eléctrica permitem uma fácil integração e estão protegidas contra poeiras e água com IP 67. Caraterísticas Sensor de medição com membranas em aço inoxidável 1.4404 Gama de medição de pressão negativa: até -20 bar Precisão ≤ 0,2% Capacidade de sobrecarga unilateral até 40 bar Design industrial robusto Aplicações: meios gasosos aplicações de higiene meios abrasivos meios agressivos medição de nível por sobreposição de pressão Dados técnicos: = - Gama de medição de pressão negativa: até -20 bar Saída analógica - 4...20 mA, 2 fios - 0...10 V, 3-Leitores Fonte de alimentação - saída de 20 mA: 9...30 V DC - saída de 10 V: 15...30 V DC Precisão - ≤ ± 0,2 % FS @ 25 °C Estabilidade a longo prazo - ≤ ± 0,1 % FS / Ano Influência da pressão estática - ≤ ± 0,1 % FS/ 10 bar Histerese - ≤ ± 0,05 % FS Tempo de resposta - 200 ms - outros a pedido Tempo de ligação - < 1 s Coeficiente de temperatura - Zero: ≤ ± 0,02 % FS / Kelvin - Amplitude: ≤ ± 0,02 % FS / Kelvin Temperatura média - -25...120 °C Temperatura ambiente - -25...85 °C Temperatura de armazenamento - -40...85 °C Resistência a curto-circuito - Permanente Proteção contra inversão de polaridade - Proteção contra inversão de polaridade, mas sem função
