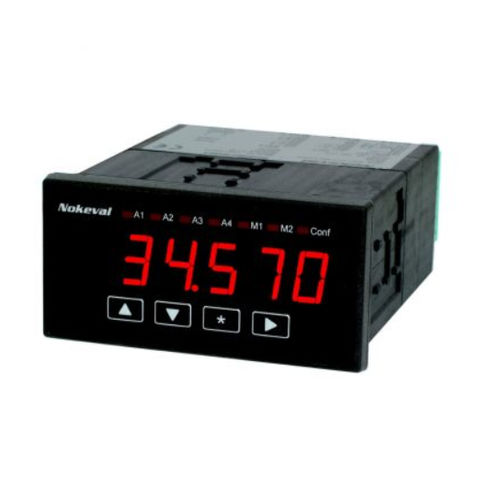

2071 Panelmeter para comunicação em série
- Entradas seriais RS-232 e RS-485
- Visor LED de 6 dígitos baseado em processador
- Entrada isolada galvanicamente
- As teclas do painel frontal podem ser lidas
- Fonte de alimentação 85..240 VAC ou 24 VDC/ 24 VAC
- Protecção do painel frontal IP65
O painel 2071 é projetado para comunicação serial. Ele utiliza o protocolo simples Nokeval SCL onde apenas o endereço, valor e soma de verificação são enviados. O Panelmeter tem os dois
entradas seriais RS-232 e RS-485 como padrão. O barramento serial é isolado galvanicamente do processador e da fonte de alimentação. No modo de configuração você pode definir o endereço, a taxa de transmissão e o tipo de valor numérico que você deseja que apareça no display após a conexão de energia.
Em ambientes industriais é sempre recomendado o uso do sinal serial endereçável RS-485. 31 visores podem ser conectados a um barramento e usando um conversor de dados serial (721R), outro
31 visores podem ser adicionados. A distância máxima do autocarro é de 1 km. A entrada serial RS-232 aceita apenas um display conectado ao barramento, sendo a distância máxima de 15 m. Frente
a proteção do painel é IP65.
O Panelmeter série 2000 é muito flexível e fácil de modificar, trocando as placas de entrada para diferentes tipos de sensores, tais como sensores de temperatura, sensores de pulso, entradas em série, etc. O
modificação não requer nenhuma calibração. Os cartões opcionais são os mesmos para todos os instrumentos desta família de produtos. Cada tipo de painel tem a sua própria folha de dados.
Podem ser fornecidos invólucros de campo separados para 1 a 3 paineis de medição. O 2071 também está disponível na série de display de campo, modelo 2800-2071.
---
