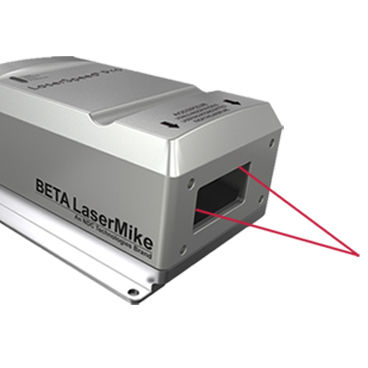

Medidor de comprimento LaserSpeed Pro series

de velocidadesem contatoa laser

Visão geral O medidor LaserSpeed Pro da Nordson é um sistema sem contato baseado em velocimetria Laser Doppler (LDV) para medição precisa de comprimento e velocidade de superfícies em movimento. Fornece precisão típica de ±0,03% e repetibilidade de ±0,02%, sem partes móveis, calibrado de fábrica e com conectividade Ethernet para integração Indústria 4.0. Caixas robustas e múltiplas distâncias de standoff adaptam o medidor a linhas industriais exigentes.

Aplicações

• Medição contínua de comprimento
• Medição de velocidade (frente/trás e velocidade zero real)
• Controle diferencial de velocidade
• Controle de corte no comprimento (cut-to-length)
• Controle de tensão
• Medição de produtos discretos
• Posicionamento do produto
• Controle de processos de impressão e revestimento

Características & Benefícios

• Substituição direta para tacômetros e codificadores rotativos
• Medição sem contato: sem deslizamento nem marcação; funciona em todos os materiais, formas, cores e texturas
• Medição bidirecional e detecção de velocidade zero real
• Calibração de fábrica; sem partes móveis para baixa manutenção
• Pronto para Indústria 4.0 com Ethernet e opções de comunicação industrial
• Opções para ambientes severos: carcaças inox, purga de ar, carcaças seladas

Modelos & Standoffs

• Sufixos de modelo: -401 (somente LS 4500), -403, -406, -410
• Distâncias de standoff: -401 = 100 mm | -403 = 300 mm | -406 = 600 mm | -410 = 1000 mm
• Faixas de velocidade variam por série (LS Pro 4500 / 8500 / 9500) — de ~0,2 m/min até ±12000 m/min conforme modelo/configuração
• Profundidade de campo de medição: aprox. 15, 35, 50 ou 100 mm dependendo do sufixo

Opções & Configurações

• 8500X / 9500X: carcaça em aço inox com purga de ar integrada para vapor, névoa e sprays
• 8500E / 9500E: carcaças ambientais com dupla vedação para locais quentes/agressivos
• 8500-C / 9500-C: kit de montagem C-frame para medição combinada de espessura e velocidade/ comprimento (inclui medidor, trilho de montagem, conjunto de espelho e tampa de segurança)

Especificações técnicas

• Tecnologia de medição: Velocimetria Laser Doppler (LDV), sem contato
• Precisão típica: ±0,03%
• Repetibilidade típica: ±0,02%
• Sem partes móveis; calibrado de fábrica para baixa manutenção
• Conectividade: Ethernet e protocolos industriais para integração PLC/SCADA
• Montagem/acessórios: kits C-frame, conjuntos de espelho, trilhos de montagem e coberturas de segurança
• Indústrias típicas: fios e cabos, tubos, metais, filmes, papel, embalagens, madeira, borracha
