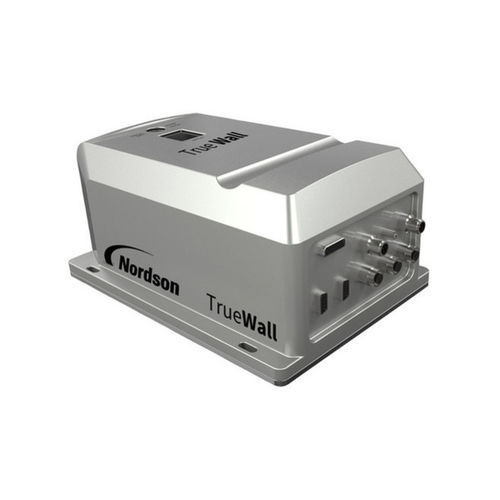

Aparelho de teste de concentricidade TrueWall series

automáticopara cabospara tubos

Visão geral
O TrueWall é um medidor ultrassônico para medição contínua da espessura de parede e concentricidade em produtos circulares. Disponível em vários modelos para cobrir ampla faixa de OD, suporta discriminação multicamadas e medição de paredes finas, aplicável a fabricantes de tubos, mangueiras, canos, fios e cabos isolados.

Características & Benefícios

• Medição automática — mede espessura de parede sem intervenção do operador para inspeção em linha consistente.
• Configuração Snap — ajuste e calibração totalmente automáticos para trocas rápidas.
• Multicamadas e paredes finas — discrimina até 4 camadas e mede paredes muito finas com algoritmo específico.
• Instalação compacta — cabeçotes instaláveis em canal ou com diafragma selado para montagem externa.
• Pronto para Indústria 4.0 — webserver embutido, Ethernet, entradas de encoder e I/O para integração em produção.

Modelos e faixas principais
Medidas: TrueWall 1012 | TrueWall 1025 | TrueWall 1040 | TrueWall 1063
Faixa OD: 0,25–12 mm | 2,5–25 mm | 4–40 mm | 7,5–63 mm
Espessura mínima (exemplos): 10 MHz: 0,254 mm; 20 MHz: 0,127 mm; Opção thin-wall (20 MHz): 0,025 mm (onde disponível).
Transdutores: conforme modelo (4, 6, 8); Frequências: 1 MHz, 2,25 MHz, 5 MHz, 10 MHz, 20 MHz conforme modelo.

Verificação de tolerância em alta velocidade
O sistema pode executar até aproximadamente 10.000 medições de parede por segundo (dependendo da espessura e configuração) e avalia cada varredura de transdutor em relação a tolerâncias configuradas para detectar variações de curto prazo em cada camada.

Medição multiponto e concentricidade
Quatro a oito transdutores ajustáveis contornam o produto para avaliar locais críticos e fornecer medições rápidas e precisas de espessura de parede e concentricidade em toda a circunferência.

Medição multicamada e paredes finas
Algoritmos e sensibilidade avançados permitem discriminar até 4 camadas e medir com precisão paredes muito finas em frequências de transdutor selecionáveis.

Servidor Web embutido
Interface web local para configuração, tolerância, gerenciamento de receitas e diagnóstico. Capacidades principais:

• Exibição de centralização, espessura de parede, excentricidade e diâmetro.
• Integração de medições OD externas a laser.
• Suporte a velocidade de linha (encoder/LaserSpeed) e I/O discretos.
• Gerenciamento de receitas, configuração e diagnóstico interno; interface multilíngue disponível.

Opção de medição OD ultrassônica
A opção OD ultrassônica utiliza ecos de transdutores otimizados para fornecer informações de diâmetro externo de alta precisão como alternativa econômica à digitalização a laser OD em muitas aplicações.

Medição externa (self-flooding)
Para medições fora de um canal de resfriamento, o TrueWall pode ser configurado com um conjunto de diafragma selado e estanque que imerge o medidor para executar medições externas em imersão.

Acréscimos recomendados à sua linha de processo

• LaserSpeed Pro — medidor de comprimento e velocidade.
• AccuScan 5000 — medidor de diâmetro bidimensional.
• AccuScan 6000 — medidor de diâmetro quadridimensional.
• AccuScan Pro — medidor de diâmetro mono-eixo.
• BenchMike Pro — micrômetro de inspeção de amostras.
• Smart Temp — pré-aquecedor para controle de processo.

Especificações técnicas

• Família de produtos: TrueWall (modelos 1012, 1025, 1040, 1063).
• Taxa de medição: até ~10.000 medições de parede/s (dependendo do material e configuração).
• Medição por camadas: até 4 camadas; algoritmo thin-wall até 25 µm em produtos a partir de 250 µm onde aplicável.
• Faixas OD por modelo: 1012 = 0,25–12 mm; 1025 = 2,5–25 mm; 1040 = 4–40 mm; 1063 = 7,5–63 mm.
• Transdutores e frequências: conforme modelo (4/6/8); frequências de 1–20 MHz conforme opções.
• Modos/opções: medição multiponto, concentricidade, opção OD ultrassônica, diâmetro/ovalidade, verificação de tolerância em alta velocidade, configuração self-flooding.
• Conectividade: servidor web embutido, Ethernet, entradas encoder/velocidade, I/O discretos, gerenciamento de receitas e diagnóstico.
• Instalação: cabeçotes compactos para montagem em canal ou diafragma selado para montagem externa.
