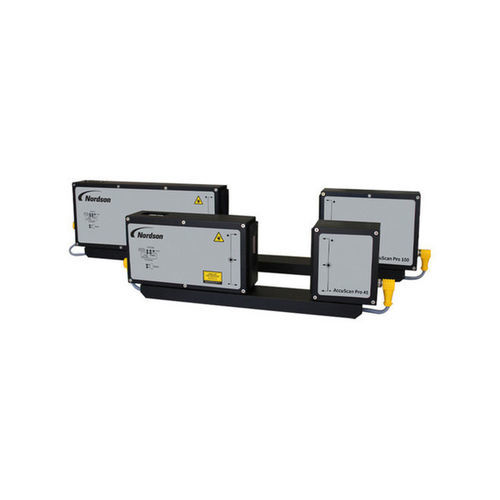

Aparelho de teste de concentricidade AccuScan Pro series

automáticointeligentepara cabos

Visão geral
Construído sobre uma plataforma óptica e eletrônica comprovada, o AccuScan Pro é um medidor de diâmetro a laser de eixo único e dimensão compacta, indicado para fios, cabos, tubos, mangueiras e outros produtos cilíndricos, planos ou com perfil específico. Pode ser integrado em linha para controle de diâmetro em tempo real ou utilizado como solução independente para medições offline. Mede diâmetros até 100 mm (3,94 in) e pode ser empilhado para abranger diâmetros maiores. O design permite medições precisas com baixa manutenção em ambientes industriais.

Características e benefícios

• Medições de alta precisão independentemente da posição do produto dentro da passagem de medição.
• Ópticas projetadas e técnicas de calibração para precisão consistente.
• Design em trilho que possibilita espaçamento flexível entre cabeça transmissora e receptora.
• Sistema de purga de ar opcional para manter as janelas ópticas limpas e reduzir manutenção.
• Comunicações flexíveis com RS-232 e Ethernet para integração de processos.
• Display ultrabrilhante opcional e interface de operador para configuração e visualização de dados.
• Indicadores LED codificados por cor para monitoramento rápido do funcionamento e comunicações.
• Invólucros com classificação IP65.

Dois modelos disponíveis
Modelo | AccuScan Pro 45 mm | AccuScan Pro 100 mm
Faixa OD | 0.13 – 45 mm (0.005 – 1.77 in) | 0.2 – 100 mm (0.008 – 3.94 in)
Tamanho do portão | 52 mm (2.05 in) | 106 mm (4.17 in)
Precisão | ±0,001 mm (modelo 45 mm) | ±0,002 mm (modelo 100 mm)
Resolução | 0,00001 mm (ambos modelos) | 0,00001 mm (ambos modelos)
Taxa de varredura | 1200 varreduras/seg | 1200 varreduras/seg

Opções & Notas de aplicação

• Opção MultiScan para inspeção 100% online de fios multifilares; mede até 12 diâmetros simultâneos e detecta fios ausentes ou partidos.
• Opção de detecção de defeitos em varredura única para grumos e estreitamentos (dependente da aplicação).
• Unidades podem ser empilhadas para estender a faixa de medição.
• Projetado para cordões, mangueiras de borracha e plástico, tubos, hastes, fios e cabos e outros produtos extrudados ou trefilados.

Especificações técnicas

• Modelos: AccuScan Pro 45 mm e AccuScan Pro 100 mm.
• Faixa de medição OD: 0,13–45 mm (modelo 45 mm); 0,2–100 mm (modelo 100 mm).
• Tamanho do portão: 52 mm (45 mm) ; 106 mm (100 mm).
• Precisão: ±0,001 mm (45 mm) ; ±0,002 mm (100 mm).
• Resolução: 0,00001 mm (0,0000004 in).
• Taxa de varredura: 1200 varreduras/seg.
• Opções: MultiScan, detecção lumps/neckdowns em single-scan, display ultrabrilhante, purga de ar.
• Comunicações: RS-232 e Ethernet; suporte a múltiplos protocolos.
• Índice de proteção: IP65.
• Aplicações típicas: fios, cabos, tubos, mangueiras, hastes, processos de extrusão e trefilagem.
