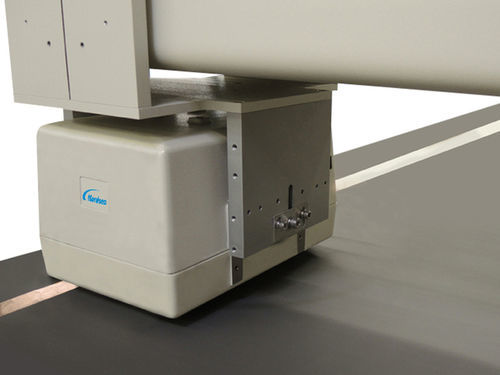

Medidor de espessura de cobre Photon
fitade alumínioestacionário

Medidor de espessura de cobre - Photon - Nordson Measurement & Control - fita / de alumínio / estacionário
Medidor de espessura de cobre - Photon - Nordson Measurement & Control - fita / de alumínio / estacionário
Medidor de espessura de cobre - Photon - Nordson Measurement & Control - fita / de alumínio / estacionário - imagem - 2
Medidor de espessura de cobre - Photon - Nordson Measurement & Control - fita / de alumínio / estacionário - imagem - 3
Guardar nos favoritos
Comparar

Características

Material tratado
de cobre, de alumínio, fita
Tipo
estacionário
Tecnologia
óptico
Outras características
de precisão, de alta resolução, para controle de qualidade, contínuo, sem contato, em linha, para monitoramento de processos, ATEX, de segurança intrínseca

Descrição

Visão geral
Este sensor de transmissão de fótons destina-se a medir o peso do revestimento de eletrodos aplicados a substratos de folha de alumínio e de cobre em linhas de revestimento de ânodos e cátodos. O medidor Photon fornece medições precisas, estáveis e confiáveis, com desempenho tipicamente melhor que ±0,05% do peso real do revestimento. Óptica otimizada e feixe de pequeno diâmetro permitem alta resolução e detecção de faixas estreitas.

Características e Benefícios
  • Tecnologia óptica de transmissão de fótons otimizada para revestimentos de baterias de íons de lítio
  • Adequado para processos de revestimento por patch, por zonas e contínuos
  • Alta resolução de medição e detecção precisa de faixas e bordas
  • Alta velocidade de varredura para linhas de processo rápidas e largas
  • Alternativa não nuclear sem degradação de desempenho ao longo do tempo


Aplicações
  • Controle do peso de revestimento de ânodos
  • Controle do peso de revestimento de cátodos
  • Linhas que exigem compatibilidade IECx para locais perigosos
  • Medida genérica do peso de revestimento em substratos condutivos


Configuração do sistema / Produtos associados
  • AccuTrak O-Frame - Scanner
  • MiniTrak O-Frame - Scanner
  • MiniTrak S-Frame - Scanner
  • SlimTrak II - Scanner economizador de espaço


Outros sistemas de medição
  • FilmPro - Medidor de espessura por infravermelho
  • Série 9 - Medidor de umidade e peso de revestimento
  • CW 9000 - Medidor compacto de peso de camada
  • GBS - Medidor de espessura gamma
  • OptiMike - Medidor de espessura óptico
  • DataFusion - Visualizador e historizador de dados


Características / Especificações técnicas
  • Modelo: Photon
  • Desempenho de medição: tipicamente melhor que ±0,05% do peso real do revestimento (ânodos e cátodos)
  • Substratos suportados: folha de alumínio e folha de cobre
  • Óptica: design otimizado com feixe de diâmetro muito pequeno para medições de alta resolução
  • Detecção: detecção nítida de faixas e bordas; capacidade para detecção de faixas estreitas
  • Velocidade de varredura: alta, adequada para linhas rápidas e largas
  • Processos: compatível com linhas de revestimento por patch, por zonas e contínuas
  • Segurança / Certificação: compatibilidade IECx para locais perigosos (conforme documentação do produto)
