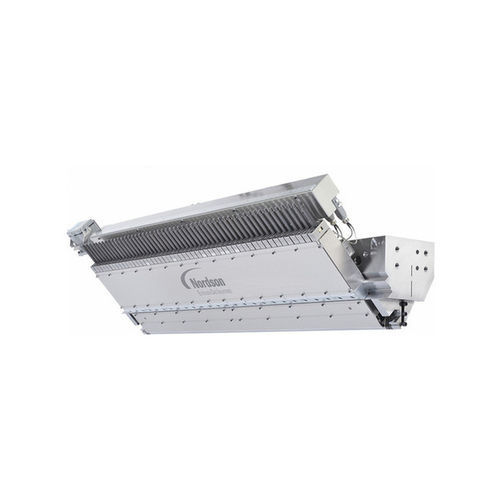

Atuador elétrico EDI®

eletromecânicolineardiferencial

Visão geral
Os sistemas de ajuste de lábio EDI® oferecem opções manuais, térmicas (Autoflex™) e motorizadas (Prodigi™) para controlar o jogo do lábio da matriz em processos de extrusão e revestimento. Projetados para integração com sistemas de medição/APC, visam melhorar a uniformidade da espessura, reduzir sucata e permitir correções rápidas e repetíveis.

Ajustes manuais
Os ajustes manuais usam ferramentas manuais para apertar/afrouxar as roscas de ajuste, realizando correções grosseiras no campo. Método comprovado, compatível com várias configurações mecânicas.

• Push‑Only: rosca única, grande movimento por volta (~1,0 mm/volta).
• Push‑Only diferencial: sistema de duas roscas para movimentos mais finos (~0,2 mm/volta).
• Push‑Pull diferencial: duas roscas com função de tração para auxiliar abertura em pressões mais baixas (~0,2 mm/volta).

Tecnologia Autoflex™ (ajustes térmicos)
Autoflex™ usa a expansão/contração térmica de blocos de ajuste (aquecedor + caminho de ar de resfriamento) para correções locais finas. Integrado ao sistema de medição/APC, reduz variações e aumenta rendimento. Cada ponto de ajuste dispõe de um bloco de aquecimento controlável.

Características Autoflex™ VI e VI‑R

• Transladores de baixa massa para resposta térmica mais rápida.
• Centerlines disponíveis: 21,0 mm (0,827"), 25,4 mm (1,000"), 28,6 mm (1,125"); outros espaçamentos sob demanda.
• Cobertura em aço inox para limitar correntes de ar e acúmulo de resíduos.
• Perfil baixo, aproximação próxima ao nip.
• Design VI‑R modular opcional para remoção como conjunto completo para manutenção.

Características Autoflex™ VI‑RE
US Patent 10,518,459

• Aumento de aproximadamente 43% no curso em relação a designs anteriores sem aumentar o tempo de resposta.
• Operável com resfriamento convectivo ou por ar forçado.
• Cabeamento do aquecedor para caixa de junção via desconector rápido para facilitar manutenção.
• Conjuntos modulares com 3 ou 4 ajustes para acesso localizado a peças de desgaste.

Atuadores motorizados Prodigi™
Prodigi™ substitui os parafusos térmicos por atuadores motorizados conectados às roscas de ajuste, proporcionando movimento linear preciso controlado remotamente. Os atuadores ficam fora da zona quente e permitem correções APC rápidas via interface remota.

Desempenho

• Ensaios de desenvolvimento: variação inicial de espessura ~±25% reduzida de forma significativa em ~44 segundos após o ajuste.
• Com APC e Prodigi™, atingiu‑se calibre próximo ao alvo em ~3 minutos ao longo do molde, versus ~12 minutos com atuadores térmicos convencionais.
• Benefícios: estabilização mais rápida, menos sucata e ciclos repetíveis.

Benefícios e aplicações típicas

• Controle local mais rápido e preciso do jogo do lábio (opções manual, térmica e motorizada).
• Melhor uniformidade de espessura e aumento do rendimento.
• Opções modulares para manutenção e retrofit facilitados.
• Aplicações típicas: filmes barreira, filmes respiráveis para higiene, filmes ópticos/termo‑sensíveis, CPP/Cast/Stretch/BOPE/BOPP, revestimentos hot‑melt/líquidos para extrusão e laminação.

Especificações técnicas

• Família de produtos: EDI® Lip Adjustment Systems (Manual, Autoflex™, Prodigi™).
• Centerlines: 21,0 mm (0,827"), 25,4 mm (1,000"), 28,6 mm (1,125"); outros espaçamentos sob pedido.
• Movimento manual grosseiro: ~1,0 mm/volta (push‑only).
• Movimento fino diferencial: ~0,2 mm/volta (sistemas de duas roscas).
• Autoflex™: blocos com aquecedor e resfriamento por ar; transladores de baixa massa.
• VI‑RE: ~43% aumento do curso; módulos 3/4 ajustes; desconector rápido para cabeamento dos aquecedores.
• Prodigi™: atuadores motorizados para ajuste linear preciso remoto; tempos de correção reduzidos em ensaios.
