Mandril de fixação de peças para mecânica de precisão 41194 series

de fresagempara furaçãoem aço

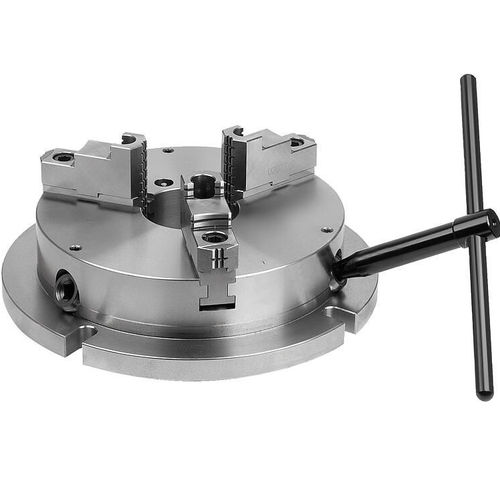

Mandril de aço estacionário de 3 mandíbulas Descrição do produto: Mandris estacionários de 3 mandíbulas são especialmente adequados para a fixação de peças cêntricas em máquinas de perfuração e fresagem. A disposição flexível das mandíbulas duras e macias permite que diversos tamanhos e formas de peças de trabalho sejam facilmente seguradas nas faces externas ou internas. Material: Aço. Versão: Rostos de contacto no solo de base Placas de mandíbulas temperadas, moídas. Nota: Tomar nota dos números dos maxilares ao montar. Os mandris são moídos com precisão. As tolerâncias W, X, Y, Z entre os mandris estão dentro de 0,05 mm. A precisão de repetição por aperto cêntrico com mandíbulas duras está dentro de 0,02 mm. As bases móveis das mandíbulas são accionadas pela placa de rolagem interna. A rotação do pinhão transfere a força sobre a placa de rolagem para as bases da mandíbula e gera um movimento síncrono das mandíbulas para dentro ou para fora. Uma lubrificação inadequada leva a um desgaste excessivo e à redução da força de aperto. Por favor, assegurar intervalos regulares de lubrificação. Vantagens: A precisão de repetição por aperto cêntrico é de 0,02 mm. Desenho plano. Para máquinas de perfuração e fresagem. O corpo é rectificado com precisão. Óptima acessibilidade ao sistema de lubrificação. Furo largo do mandril para material da barra de retenção. Actuado com uma chave hexagonal. Rápido e fácil de operar. Os maxilares macios podem também ser fixados às bases dos maxilares. Acessório: 41194-15 Mandíbulas de aço, macias Fornecido com Chave de aperto.
