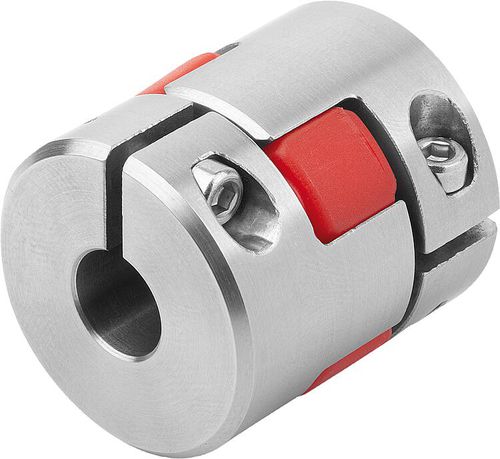

Acoplamento de elastômero 23022-11 series

de garrasem 3 partesem aço inoxidável

MATERIAL Cubo em aço inoxidável. Coroa dentada em poliuretano. VERSÃO Superfície do cubo sem proteção anticorrosiva. Coroa dentada azul 80 Shore A. Coroa dentada amarela 92 Shore A. Coroa dentada vermelha 98 Shore A. INDICAÇÃO O acoplamento de garras em elastômero é composto por dois cubos e uma coroa dentada em elastômero. Destinam-se a compensar erros de alinhamento axiais, radiais e angulares, bem como para amortecer oscilações e choques de torque. A coroa dentada em poliuretano está disponível em diferentes graus de dureza. Quanto mais elevada a dureza da coroa dentada para acoplamento, mais elevado será o torque transmitido e a rigidez. Quanto menor for a dureza, a capacidade de deslocamento e de amortecimento aumenta. A pré-tensão das coroas dentadas de acoplamento nos cubos de acoplamento torna esta variante livre de folgas. A entrega ocorre desmontada. FAIXA DE TEMPERATURA Azul 80 Shore A: -50 °C até +80 °C. Em curto espaço de tempo -60 °C até +120 °C. Amarelo 92 Shore A: -30 °C até +90 °C. Em curto espaço de tempo -50 °C até +120 °C. Vermelho 98 Shore A: -30 °C até +90 °C. Em curto espaço de tempo -40 °C até +120 °C. MONTAGEM Os acoplamentos de garras em elastômero têm um ajuste de H7. A folga de ajuste recomendada é de 0,02 mm–0,05 mm. Esta folga de ajuste e olear as pontas do eixo facilita a montagem e desmontagem. Para a montagem, os cubos do acoplamento de garras em elastômero são colocados em cima do eixo e bloqueadas por meio de cubos de aperto.
