Limitador de fluxo tipo vórtex

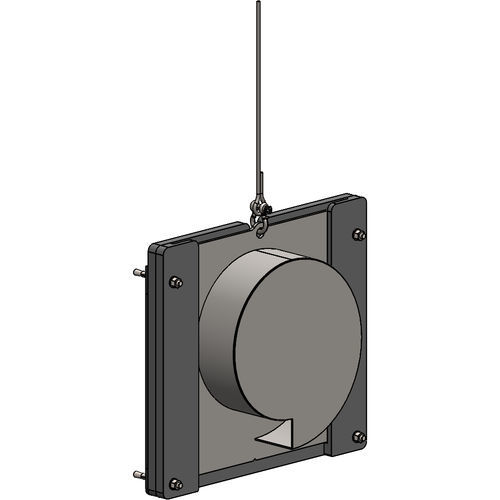

O LIMITADOR DE CAUDAL DE EFEITO VORTEX ou LIMITADOR VORTEX está colocado à saída da estrutura de controlo, no lado da retenção. Limita o caudal de acordo com a altura máxima da água a montante. A sua secção de passagem é pelo menos três vezes maior do que um orifício de bocal. O LIMITADOR DE EFEITO VORTEX reduz assim o risco de entupimento à saída do reservatório. Como o limitador de caudal não tem mecanismo móvel, a manutenção é mínima. O VORTEX LIMITER está disponível em duas configurações: - Uma versão fixa, instalada diretamente na parede de betão; - Uma versão amovível, montada em corrediças, que pode ser removida da superfície utilizando uma funda. O VORTEX LIMITER necessita de um aumento de carga a montante para funcionar. A formação do vórtice, ou seja, do turbilhão, ocorre quando o limitador está totalmente submerso. Devido à pressão hidrostática, a água começa a girar na câmara do limitador. A velocidade da água, combinada com a forma de voluta do limitador, faz com que o efluente flua em torno da periferia do tubo de saída. Forma-se um cone de ar no centro do limitador. É este cone de ar que permite a limitação do caudal, mantendo uma grande secção de passagem: mais de três vezes maior do que um bocal.
