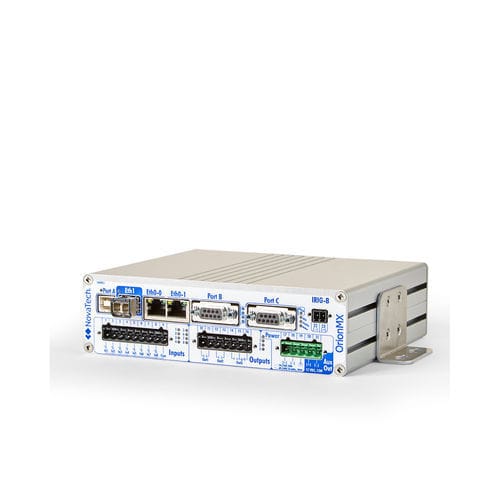

Módulo de medição de corrente CA OrionMX

de corrente

Estão disponíveis duas novas placas de medição de CA para o OrionMX: - A Placa de Expansão de Medidores AC (M1) - Fornece um conjunto completo de medições AC precisas a partir do Bus 1. Fornece também tensões de Fase A, B e C de um segundo barramento para aplicações de transferência de fonte e verificação de sincronização. - A Placa de Expansão de Medidores AC Aux (C1) - Liga-se à Placa de Medidores AC M1 e fornece medições AC adicionais, incluindo quatro entradas de corrente de núcleo dividido da Linha 2 (A, B, C e N), uma entrada de corrente de núcleo dividido para neutro medido a partir da Linha 1 e uma saída para aplicações de verificação de sincronização. Quando ambas as placas acima referidas são adicionadas a um OrionMX, fica disponível um conjunto completo de medições de corrente alternada a partir do OrionMX para suportar aplicações de monitorização e transferência de fontes. Tanto a placa M1 como a C1 são configuradas com o NCD e requerem o Distro 10.2, cujo lançamento está previsto para o 1º trimestre de 2024. Instalação não intrusiva Ambas as placas de contador AC aceitam entradas de corrente de TCs auxiliares de núcleo dividido. Os TCs auxiliares de núcleo dividido transformam os 5A nominais no circuito do TC em 5mA (1000/1). Esta abordagem não intrusiva permite uma instalação mais rápida sem necessidade de interrupção. Os TCs de núcleo dividido da Bitronics fornecem a mesma precisão que as entradas de TCs convencionais com fio.
