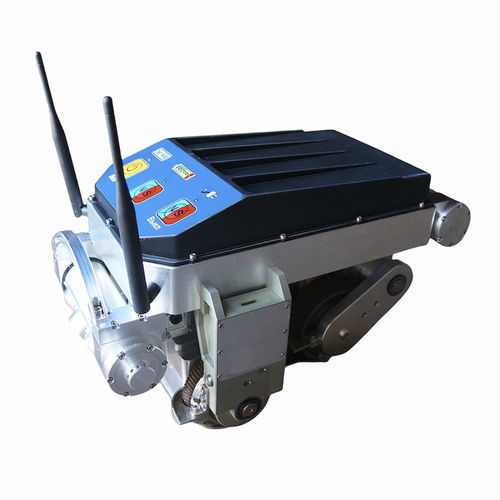

Detector de falhas por ultrassom A2072 INTROSCAN

magnéticopara dutospara estrutura metálica

Inspeção em linha com scanner autónomo robotizado-detetor de defeitos O scanner pode ser inserido através das escotilhas de esgoto disponíveis, linhas de velas de ignição a partir de DN 300 mm, orifícios de acesso 320х240 mm. A inspeção em linha de condutas é efectuada sem operações de limpeza adicionais, na medida em que o scanner se desloca num percurso ao longo da conduta, passando pelas zonas contaminadas. Inspeção do metal de base e das juntas soldadas dos elementos da tubagem utilizando um sistema de televisão-ótica (inspeção visual e dimensional) e conjuntos de antenas com transdutores acústicos com ponto de contacto seco (inspeção ultra-sónica de onda guiada, onda horizontal de cisalhamento; onda SH). O scanner pode ser inserido através das escotilhas de esgoto disponíveis, linhas de velas de ignição a partir de DN 300 mm, orifícios de acesso de 320х240 mm. A unidade de inspeção ultra-sónica baseia-se em transdutores ultra-sónicos com ponto de contacto seco (DPC) que permitem a transmissão e receção de ondas ultra-sónicas na parede do tubo sem líquido de contacto - apenas por meio de fricção entre o protetor cerâmico do transdutor e a superfície metálica. Um conjunto de 32 transdutores DPC forma um conjunto de antenas (AA) em fase na direção desejada e forma ondas ultra-sónicas guiadas na parede do tubo. A gama de frequências é de 20 a 80 kHz (procura de defeitos com uma altura de mais de 10% da espessura da parede do tubo, o comprimento efetivo da inspeção é de até 4 000 mm). O sistema de televisão-ótica do scanner permite um exame visual durante a inspeção em linha. O sistema de televisão-ótica inclui uma câmara HD com uma matriz de 5 megapixéis e uma lente de câmara com um ângulo de captação de 180 graus, dois projectores LED e um mecanismo de varrimento do módulo num plano vertical.
