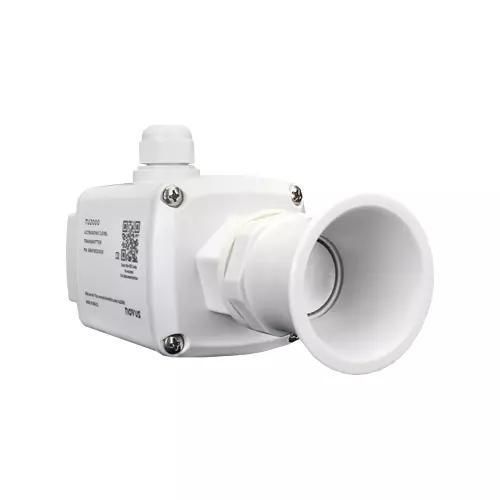

Transmissor de nível ultrassônico TU2000

para sólidospara águapara líquidos

Descrição do produto
O TU2000 é um transmissor de nível ultrassônico para medição sem contato de distância, nível e volume. Baseado no princípio acústico Time of Flight (33 kHz), realiza medições confiáveis até 20 metros em líquidos, sólidos e grãos, em meios estáticos e em movimento. A configuração via Bluetooth pela app SigNow permite assistente de comissionamento, diagnóstico por gráfico de eco e atualizações de firmware.

Por que escolher o TU2000
A medição sem contato reduz desgaste e evita corrosão típica de sensores de contato. As leituras não são afetadas por fumaça, cor ou refletividade da superfície. A compensação de temperatura incorporada na superfície sensível mantém a precisão em variações térmicas, e o acesso via Bluetooth simplifica a instalação e a manutenção.

Principais características

• Princípio de medição: ToF acústico (ultrassom, 33 kHz)
• Alcance: até 20 m (20 000 mm)
• Interface: configuração via Bluetooth pela app SigNow (mobile e PC) com assistente, gráfico de eco e atualizações
• Precisão: mín. 30 mm, máx. 2 mm
• Resolução: 1 mm
• Temperatura de operação: -20 a 80 °C
• Grau de proteção: IP67
• Saída analógica: 4–20 mA (NAMUR NE43), resolução 0,01 mA
• Saída digital/alarme: configurável PNP ou NPN, até 200 mA
• Conector: bornes internos com prensa-cabo

Principais aplicações

• Silos de grãos e materiais sólidos
• Tanques industriais diversos (cilíndricos, verticais, horizontais, irregulares)
• Estações de tratamento de água e efluentes
• Monitoramento de nível de rios e barragens

Vantagens
Por não ter contato direto com o material, o TU2000 reduz a manutenção e o risco de danos, proporciona leituras estáveis em condições de agitação ou turbulência e facilita a integração em sistemas de automação através das saídas 4–20 mA e PNP/NPN configuráveis.

Notas adicionais
A saída digital PNP ou NPN permite acionar relés e dispositivos de sinalização diretamente, facilitando a integração e reduzindo o tempo de inatividade. O diagnóstico visual inclui 4 LEDs conforme NAMUR NE107 para verificações rápidas do estado.

Caractéristiques / spécifications techniques

• Princípio de medição: ToF acústico (ultrassom, 33 kHz)
• Faixa de medição: até 20 000 mm
• Grandezas medidas: distância, nível, volume
• Tipo de produto medido: fluidos estáticos e em movimento; líquidos, sólidos e grãos
• Exatidão: mín. 30 mm, máx. 2 mm
• Resolução: 1 mm
• Zona cega: 500 mm (reduzível a ~250 mm em tanques ≤ 10 000 mm)
• Amostragem: 1 Hz (2 Hz em tanques ≤ 10 000 mm)
• Linearização: até 20 pontos para geometrias irregulares
• Configuração: app SigNow via Bluetooth (BLE 4.0+)
• Indicação visual: 4 LEDs (Status, Saída Analógica, Saída Digital, Bluetooth) conforme NAMUR NE107
• Conector: bornes internos com prensa-cabo
• Alimentação: 8–33 Vdc (proteção interna contra inversão de polaridade)
• Temperatura de operação: -20 a 80 °C
• Saída analógica: 4–20 mA (NAMUR NE43), resolução 0,01 mA
• Saída digital/alarme: configurável PNP ou NPN, até 200 mA
• Conformidade: marcação CE
• Grau de proteção: IP67
• Pressão de processo: até 2 bar
• Carcaça: policarbonato UL94
• Montagem: flange Ø32 mm e corneta acústica hexagonal
• Garantia: 3 anos
